• 在DNK组装中468瓦特

  • Anne4851

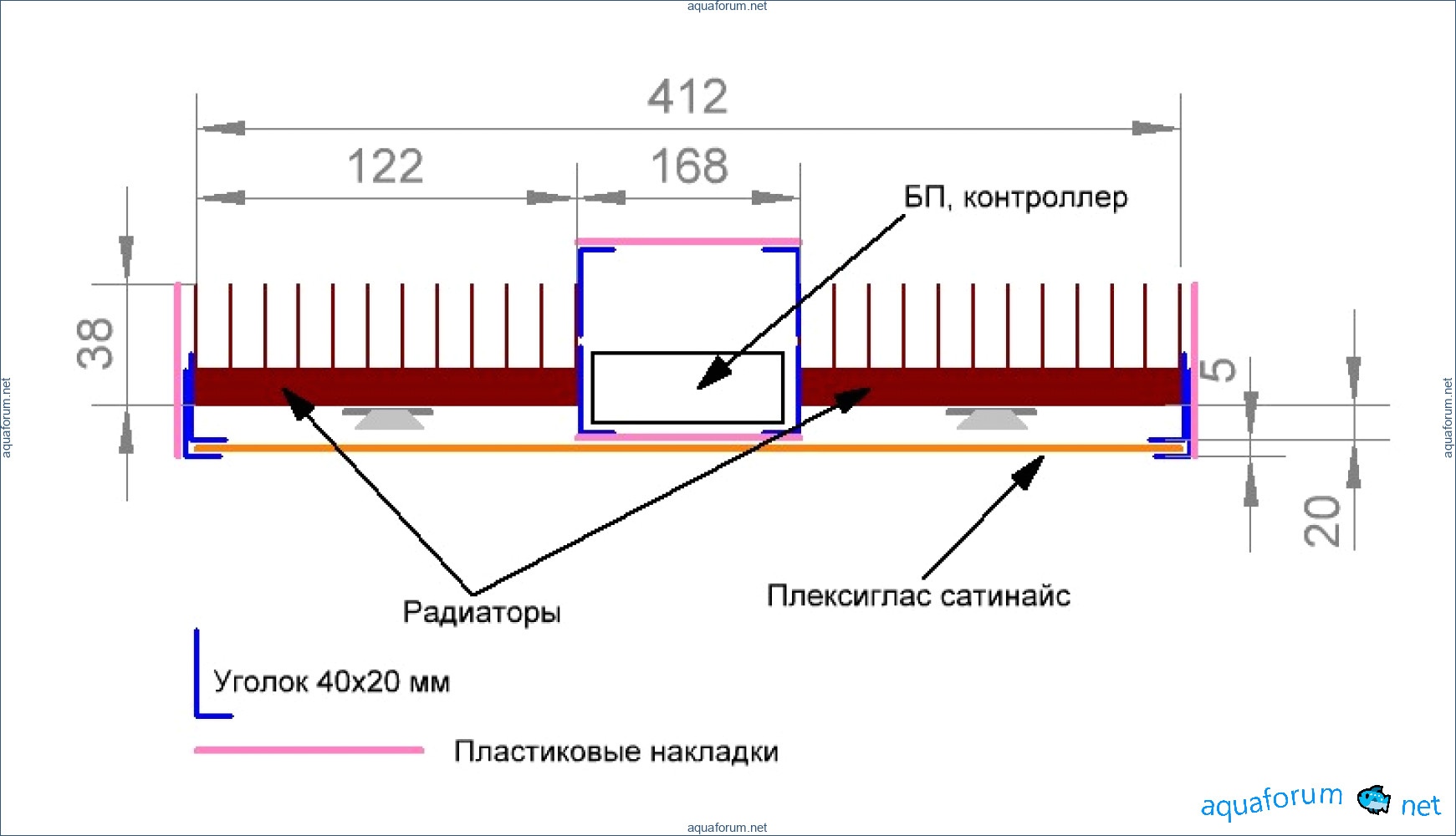

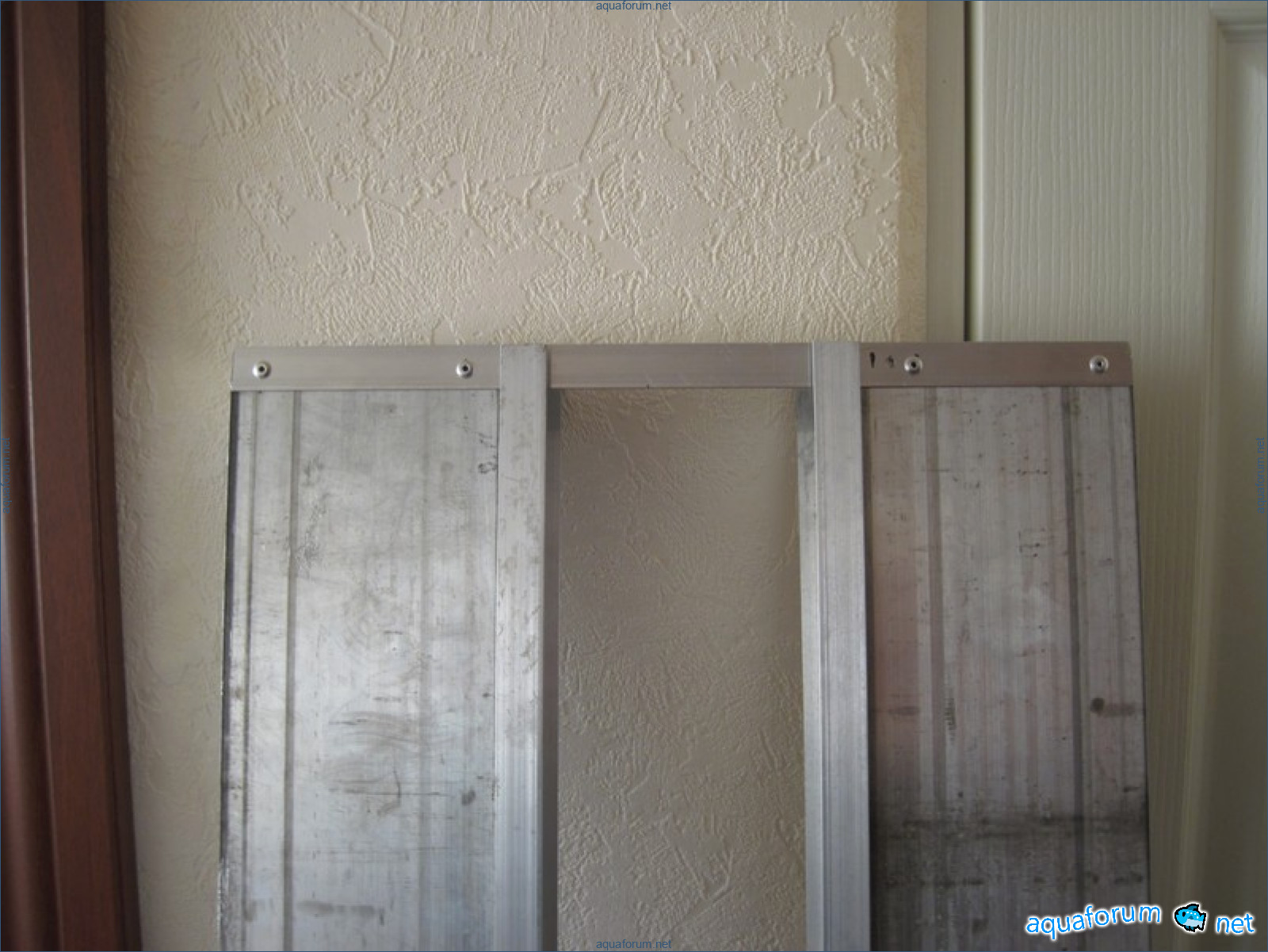

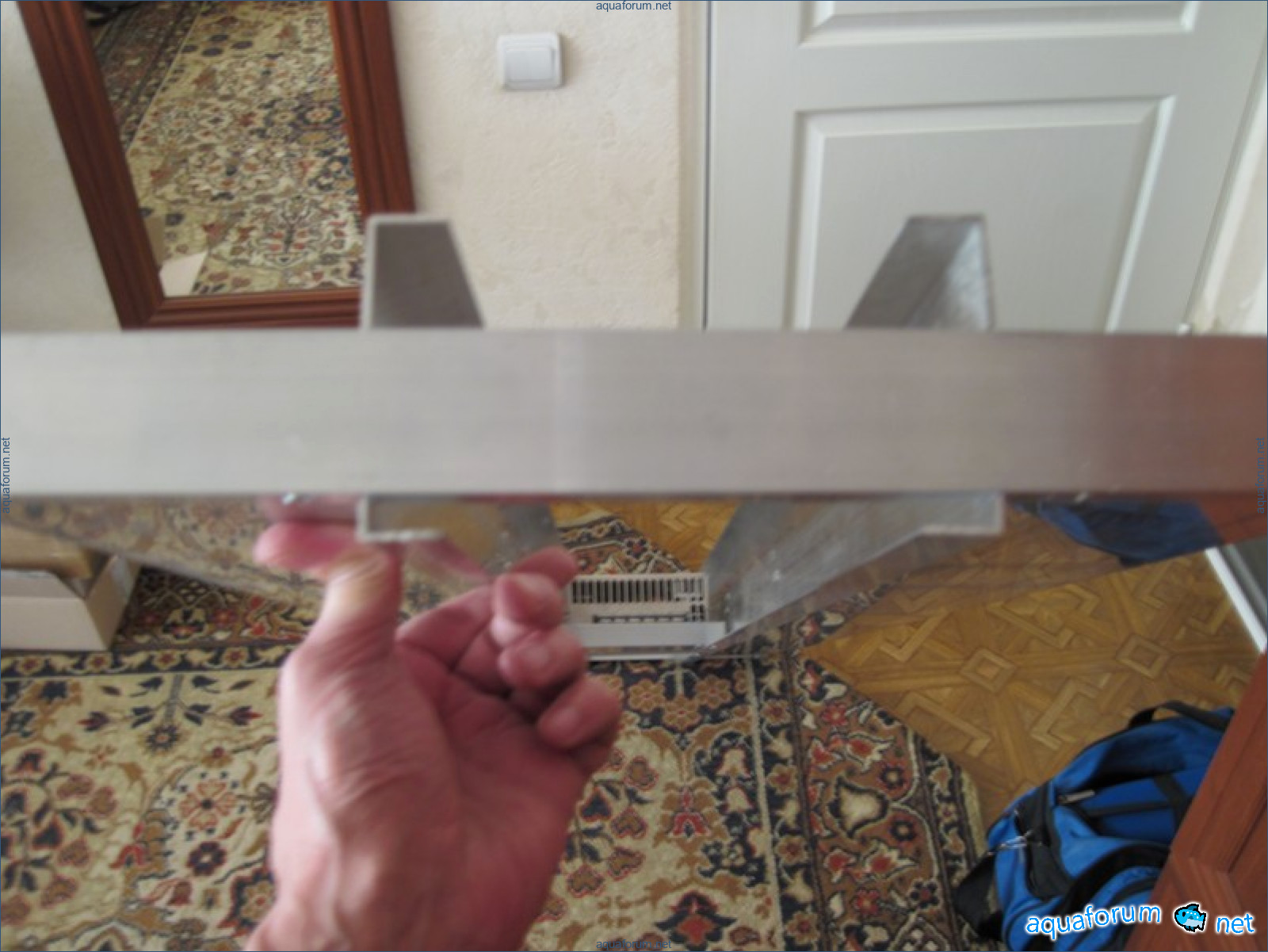

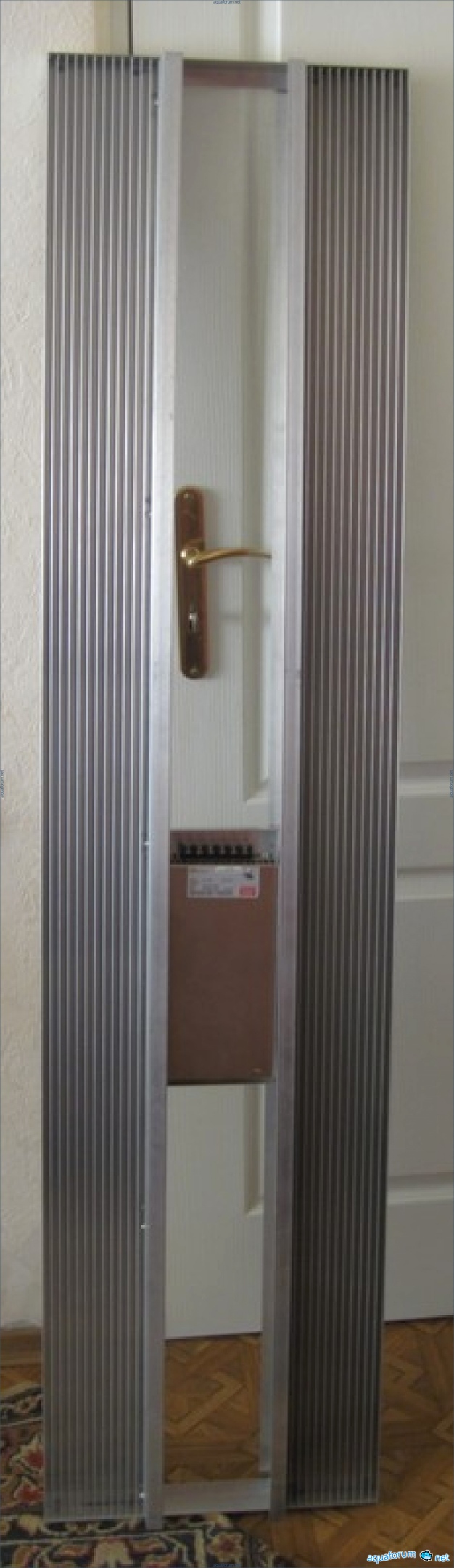

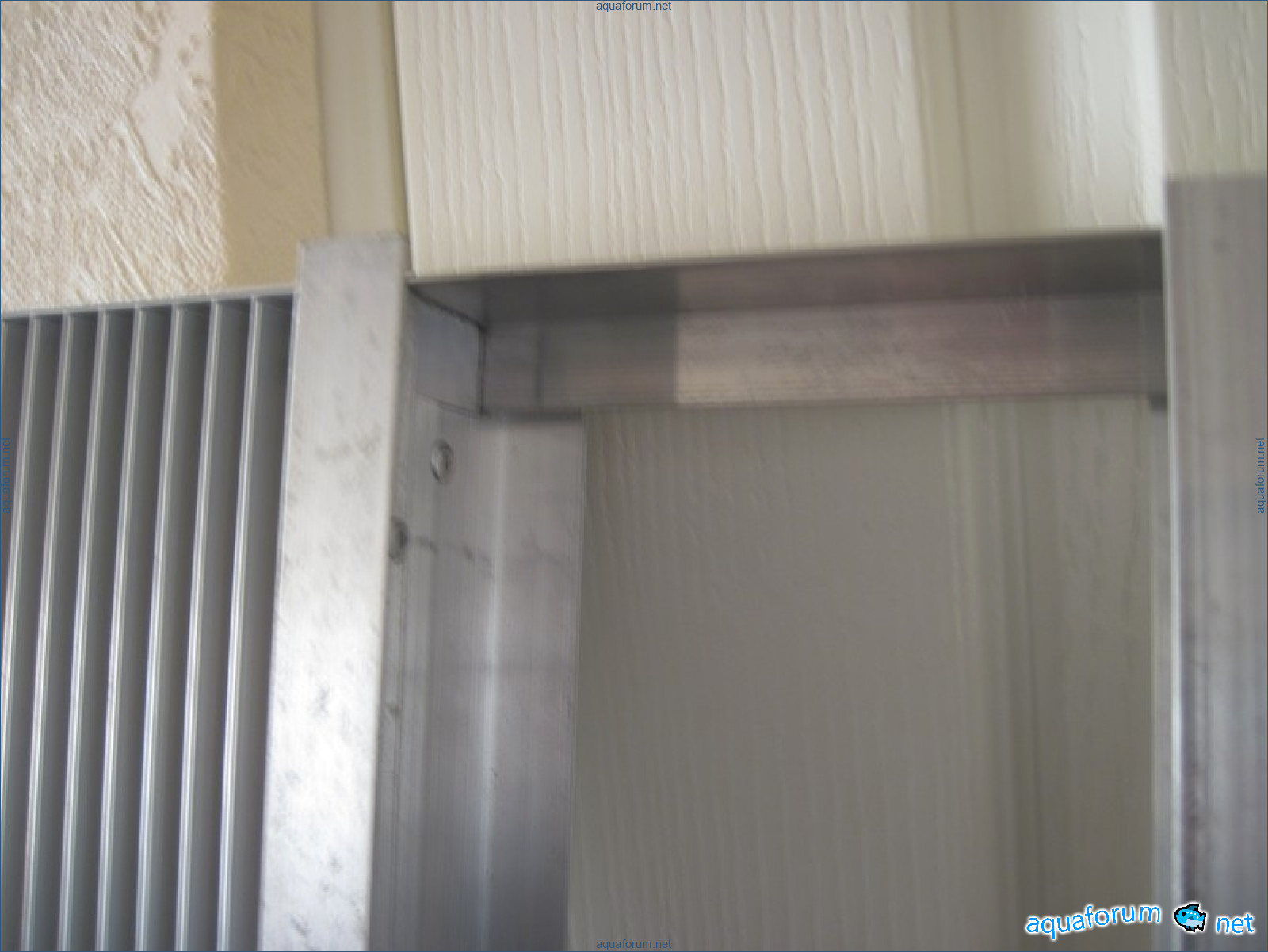

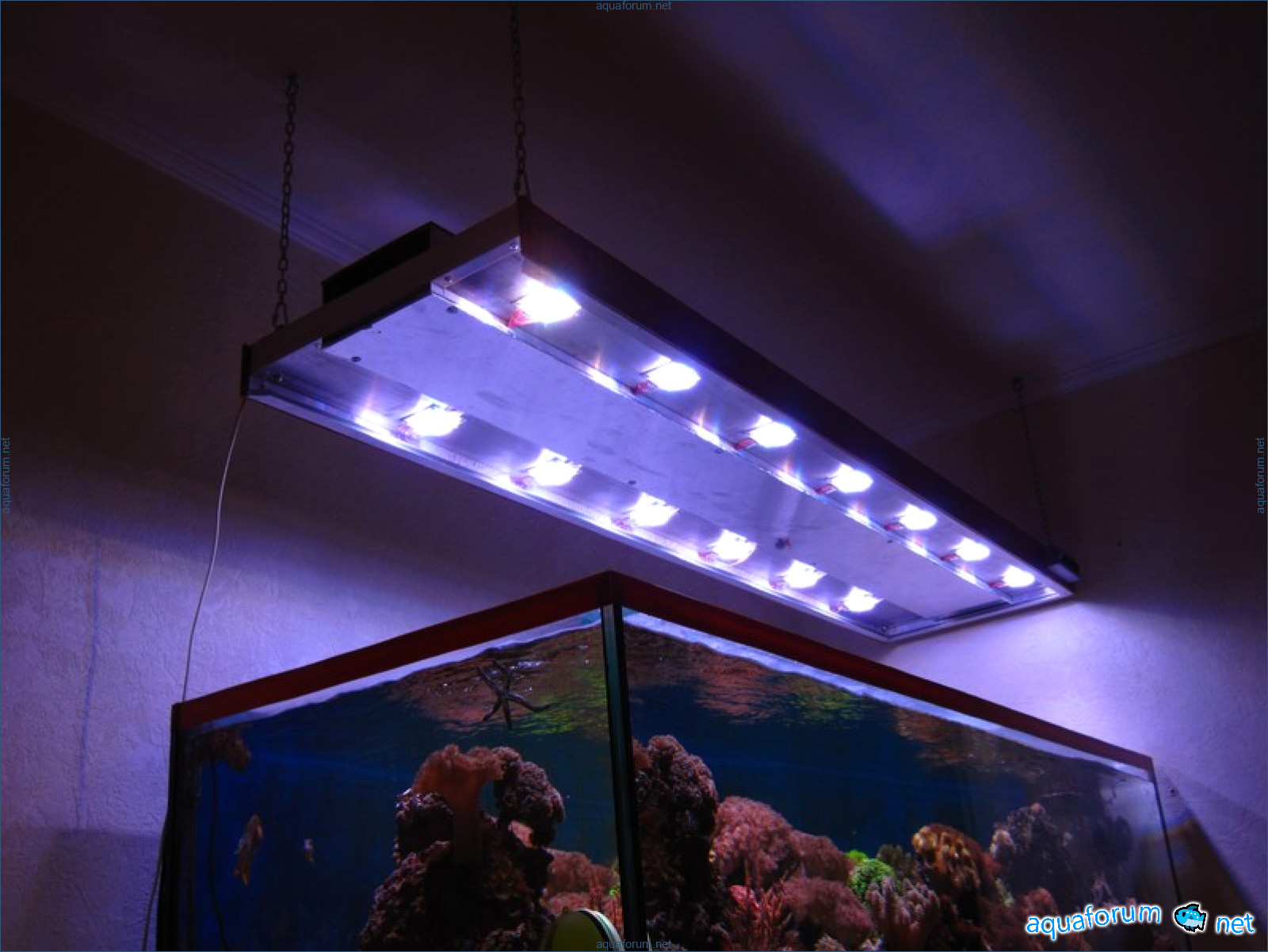

终于完成了我的灯具。材料：1. 散热器 - BPO-1909 散热器型材 - 两块，长度1680毫米。2. 铝角条 40x20毫米。用量相当多。3. 电源 - Mean Well SE-600-48。4. 驱动器 - Mean Well HDD-700 和 HDD-1000（共16个驱动器）。5. 控制器是自制的，六通道，支持17个驱动器。6. 塑料 - 4毫米泡沫PVC。7. 自攻螺钉、枪用铆钉、导热膏、电线。LED组件。光学FOV30。灯具的基础由两个散热器组成，通过40x20的角条在两端连接。它们之间有一个隔间，用于安装电源和控制器。在每个组件对面的隔间中，钻了孔以便电线通过。最初我为组件制作了插头连接线，但显然我和它们不太合拍 - 总是有接触不良的问题。于是我剪掉了插头，直接将电线焊接到组件上 - 这样更好。整个结构是通过铆钉和自攻螺钉组装而成。组件位于散热器的中心。近端有7个组件，远端有6个组件。完成的灯具通过锚、链和快扣悬挂在天花板上。草图附在后面，还有几张照片。如有问题，欢迎提问。
