Приветсвтую! Хочу поделиться с вами простым и надёжным рецептом изготовления действительно классного света, который и выглядит солидно, и светит как надо.
Задача была подобрать LED свет для аквариума длиной 60см. Поскольку готовые решения наших умельцев ну ничем не удивили (кроме ценника), было принято решение собирать светильник самому, благо первое своё образование я получил как раз по теме, что добавило мне смелости ввязаться в это дело
Этот проект на самом деле стартовал ещё в августе, очень неспешно я собирал информацию и потихоньку готовился к сборке - подкупал по чуть-чуть комплектующие, с которыми я уже на 100% определился.
Итак, основой светильника должен был стать алюминиевый профиль. Главные требования к профилю: нормальный внешний вид (планка с ёжиком - не наш выбор) и полный функционал корпуса (боковые стенки, пас под стекло, подвесы и т.д.). Идеально для данной задачи подходит профиль БПО-3373:
А приобрести его можно у форумчанина :
Начинка светильника - сложный выбор. Конечно, вариантов очень много. Задача - минимум колхоза и если уже делать, то, как говорится, что б внукам осталось
Выбор был остановлен на комплектующих от ReefLedLabs, или, как говорят в народе, сборках от DNK.
Электронная часть светильника состоит из:
1. Двух сборок версии 3.0
Оффтоп
2. Двух драйверных сборок по 7 драйверов на каждой
3. Светорассеивателей
4. 7-канального контроллера с Bluetooth интерфейсом
Оффтоп
Вот так вот всё это добро разместилось на профиле
5. На блоке питания я не экономил (потому что экономят на БП только сами знаете кто), была выбрана модель SDR-240-24 от Mean Well на 24В.
Все разъёмы и интерфейсный шлейф идут в комплекте с электронными компонентами, что нам нужно будет ещё упить:
6. Ethernet кабель AWG-24. Его понадобится примерно 2м. Экран нам не нужен, поэтому не стоит переплачивать за экранированный кабель. Этот кабель пойдёт для подключения светодиодных сборок к драйверам.
7. Кабель питания внутренний. Он по идее должен быть потолще жил AWG-24, я использовал качественный аудио-кабель, который у меня имелся, с сечением жилы 0.5мм. Для прокладки внутри светильника его понадобится около метра.
8. Внешние кабеля питания. Это кабель светильник-БП и кабель БП-сеть. В обоих случаях я использовал готовые заводские заготовки. Светильник с блоком питания я соединил кабелем для ноутбуков.
9. Разъём питания на корпус светильника. Разъём подбираем под кабель. Честно говоря, большая проблема не найти разъём, а найти качественный разъём. Мне это с трудом, но таки удалось.
На моём светильнике два разъёма питания. Второй (чёрного цвета) будет использоваться для подключения светодиодной сборки для водорослевого фильтра.
10. Ножки светильника (либо заглушки, если он будет подвесным) можно подобрать из готовых решений. Мне не понравились акриловые заглушки, они дешевят изделие, поэтому я изготовил ножки из 5мм алюминия (нормально было бы и 3мм, но не было в наличии материала).
11. Защитное стекло. Возможна установка в пас профиля стекла толщиной до 4мм, я выбрал 3мм стекло и был неправ - лишний геммор по фиксации. Стекло буду менять на 4-ку, так же есть идея заматировать "техническую" площадь на стекле, оставив на просвет только светодиодные сборки.
12. Для монтажа компонентов нам понадобится двухсторонний термоскотч и обычные "компьютерные" болты М3.
Инструмент и вспомогательные средства.
Естественно, нам сложно будет собрать светильник без дрели, тестера и паяльника. Хотя работы совсем немного: 8 отверстий дрелью, паяльником мы только припаиваем разъём питания. Всё остальное у нас соединяется через разъёмы, в обжимке клем для разъёмов ощутимо упростит задачу кримпер.
Ниже на фото я постарался визуализировать вспомагательный инструмент и прочие принадлежности, которые я использовал для сборки светильника. Необходимо уточнить, что метчик у нас идёт под М3 резьбу, сверло соответственно 2,5мм. Термопасту мы используем только для монтажа светодиодных сборок. Для монтажа светорассеивателей я использовал жидкие гвозди.
Схема подключения очень удобно генерируется при подборе комплектующих на сайте производителя. Моя схема выглядит следующим образом:
Оффтоп
Согласитесь, задача подключения подобного набора по готовой схеме под силу любому хомо сапиенс.
Вкратце, процесс сборки можно описать следующим образом:
1. Размечиваем места для размещения светодиодных сборок, просверливаем необходимые отверстия, нарезаем в них резьбу. Проверяем резьбовые соединения:
2. Проводим монтаж остальных компонентов, соединяем их согласно схемы подключения.
3. Заканчиваем монтаж, проверяем свою работу тестером, подключаем питание, проверяем работу схемы.
4. Финальный монтаж, монтируем и подключаем разъём питания, вставляем покровное стекло, собираем светильник, вуаля:

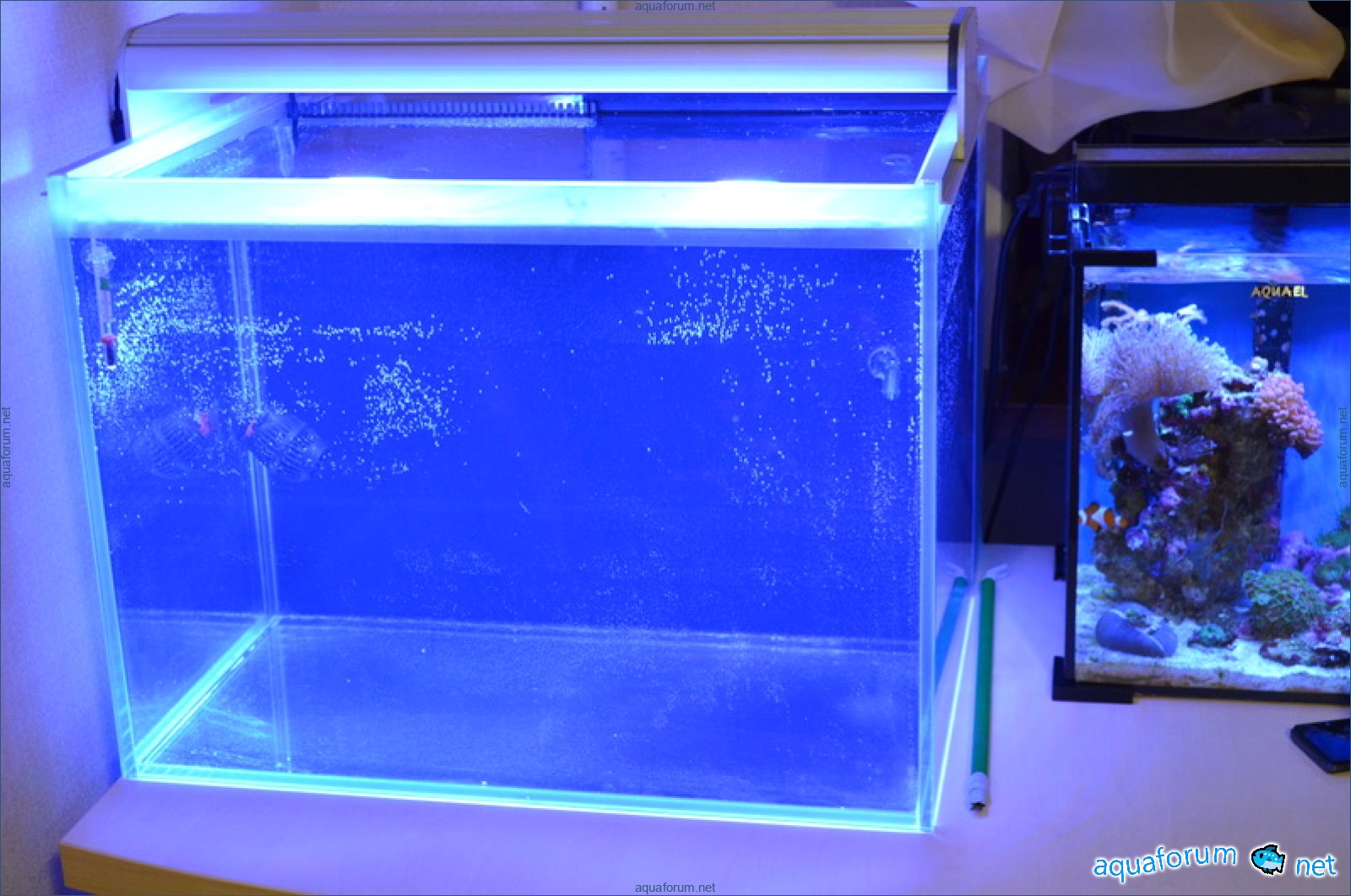

Временно у нас с пользой работает только половина светильника
Хотя кое-кто нашёл применение и второй его части... Надеюсь, у котэ на спине не начнут от правильного спектра расти кораллы
Честно скажу, совсем не знаю как грамотно настроить эти 7 каналов. Буду признателен тем кто тыкнет носом в готовые пресеты от гуру. Визуально конечно света стало более чем достаточно, на пике дня у меня 66% стоит яркость на белые диоды и каналы с синим спектром. И то, думаю, надо убавить. Красный и янтарный каналы у меня гуляют в диапазоне 10-15%, пока что. Пробные регулировки показывают, что из рифа можно выжать абсолютно любую картинку с преобладанием тех или иных тонов, небыло времени это всё фоткать, к сожалению. Но тут важно понимать, какие настройки будут приемлемы не только для глаза, но и для живности.
Несколько фото на текущих настройках:
И немного о том, что вышло не так как хотелось. К сожалению, без переделок блютуз модуль не влазит под стекло. Чтобы решить проблему, нужно его разъём выносить под 90 градусов в горизонтальную плоскость, пока что я просто отключил его, так как контроллер всё-равно в ближайшем будущем будет заменен на новую модель, которая вот-вот должна выйти. А пока для изменения настроек мне придётся разбирать светильник, вынимать стекло, подключать БТ-модуль и после манипуляций всё обратно. Это конечно бред, но... Надеюсь, новый контролер будет достаточно плоским для этого профиля...
Несколько советов для тех, кто возможно захочет повторить подобную сборку:
1. Заказ комплектующих оформляется с доставкой из Китая. Китайцы очень ответственно и грамотно подходят к заполнению таможенной декларации. Поэтому не забывайте, что в одной посылке должно быть товаров на сумму, не превышающую эквивалент 150 евро.
2. Найти отдельно метчик М3 в принципе не так и легко, но он всегда найдётся на инструментальных рынках в лотках "всё что натырил на заводе".
3. Независимо от кол-ва БП и напряжения питания компонентов, минус должен быть общий для всех. У меня минус выведен на корпус через разъём питания.
Тему буду дополнять по мере изменений в светильнике, а так же дописывать что забыл. Спасибо за внимание
