• Простой Автодолив за один вечер.

  • Bonnie

Собственно два автодолива от фиш-стрита приказали долго жить летит там сам датчик, а всё нутро именно там и фиг его оттуда достанешь залито все "эпоксидкой". Ну и решил сделать сам и надежно. На основе фишстрита, но в итоге только помпа от него осталась и крепление - всё-это решается и без них. 1. Датчик - от Тазиков советских - на тасоле стоят в бачках расширительных - цена 30.00 .. Трубка внутри гер-кон. Надежность проверенная на автомобилях и годами. Обрастания на штоке могут присутствовать, но диаметр самого штока и диаметр отверстия в поплавке - грандиозно - что-бы его заклинило, туда должен Стромбус залезть. А если через пол-года и зарастет - снять и помыть в уксусе. Кстати в мануале фиш-стритовского напыс. раз в мес. вытягивать и мыть. Закрепил это на штатный кронштейн от фиш-стрита. У кого его нет - две присоски решат этот вопрос. Сам датчик в первоначальном виде имеет крышку-гайку для вкручивание в расширительный бачок автомобиля - отпиливаем аккуратненько ее - подпаиваем контакты и залепливаем нам всем известным пластификатором Хай-Гир-Синий. И фсё. 2. Корпус - надыбал сгоревший таймер с Эпицентра, туда все и запихал - очень удобно - все уже предусмотрено и контакт 220 в разрыв и места достаточно и штепсили на 220 папа-мама, что нам и надо. У кого нет сгоревшего таймера - можно использовать корпус от какого-то адаптера подходящего размера - папа там есть - маму вкрутить самому легко. Я вывел два "джека" на корпус - один для датчика, другой просто 12V, для своего куллера в тумбе - таким образом освободил одну розетку. 3. Схема - проще некуда и рисовать не буду - и коню понятно - простой блок питания на 12V-1А - цена 60 . - взял мощный т.к. он и куллер питает, если такой необходимости нет, то можно и подешевле взять, за 25 . - так называемый "антенный усилитель". БП питает релюшку на 12V, в ее надежности-долговечности можете не сомневаться - тем-более-что автодолив срабатывает ну-даже 5-ть рас в сутки максимум - не более - а исходя из того-что релейные стабилизаторы работают 10-ти-летиями - забейте на это. Минус один - а может и плюс - при срабатывание слышим "клац" - т.е. опустив пальцем поплавок на датчике всегда можно напрямую убедится в "клац". Реле напрямую управляет замыканием-размыканием контактов 220V - т.е. вкыл-выкл помпу подпитки. Помпа от фиш-стрита с защитой от "сухого старта" он пока работает - у кого фиш-стрита старт-сета не было - в схему добавить еще одну релюшку и один датчик от Жигуля на размыкание цепи если вода в осмос-отсеке упадет. Мне это обошлось в 90 . БП 60 . и датчик 30 . - релюшки на 12/220 дал родственник жменю - стоят они копейки если покупать самому - вроде всё.

Susan9583

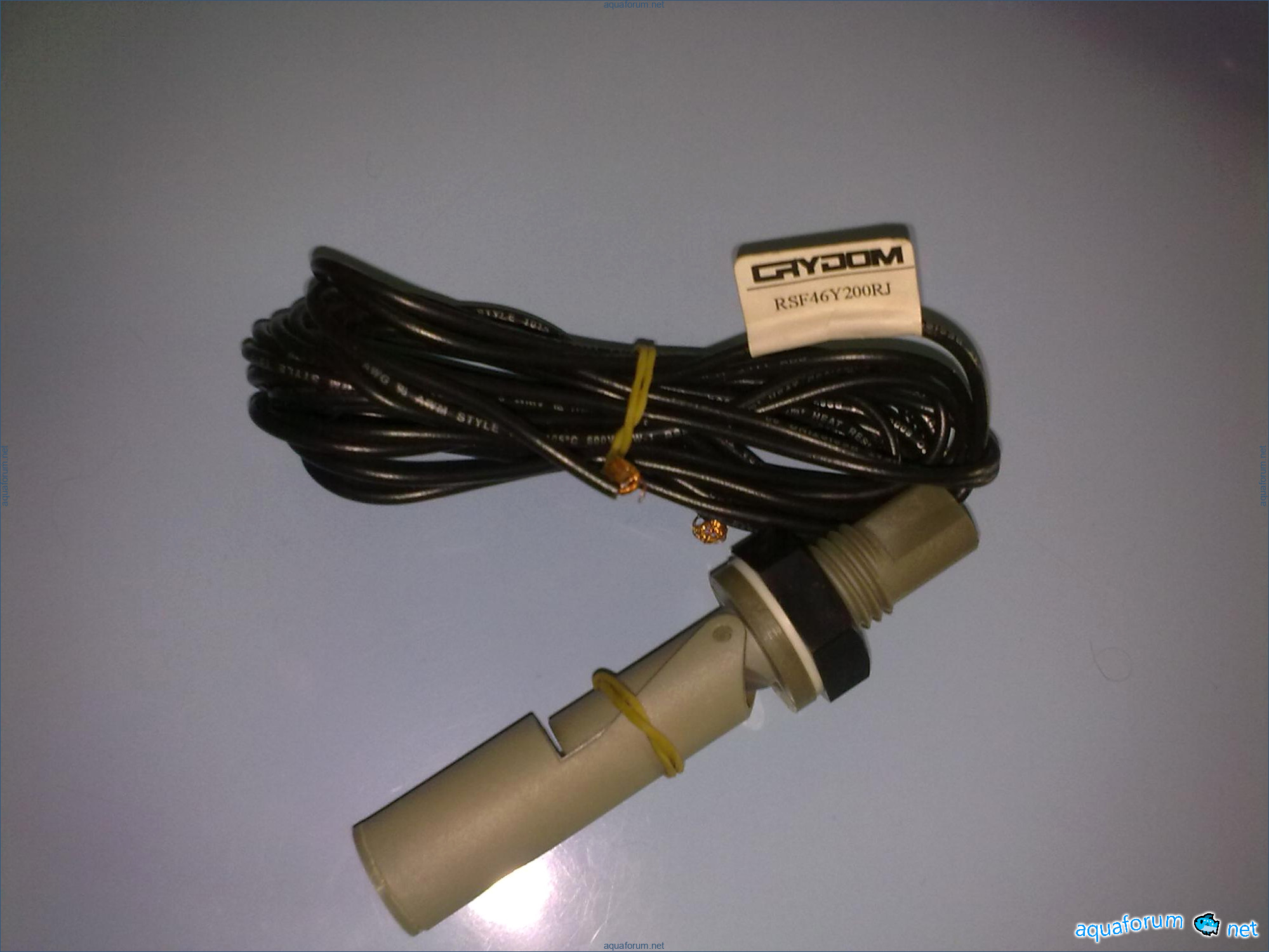

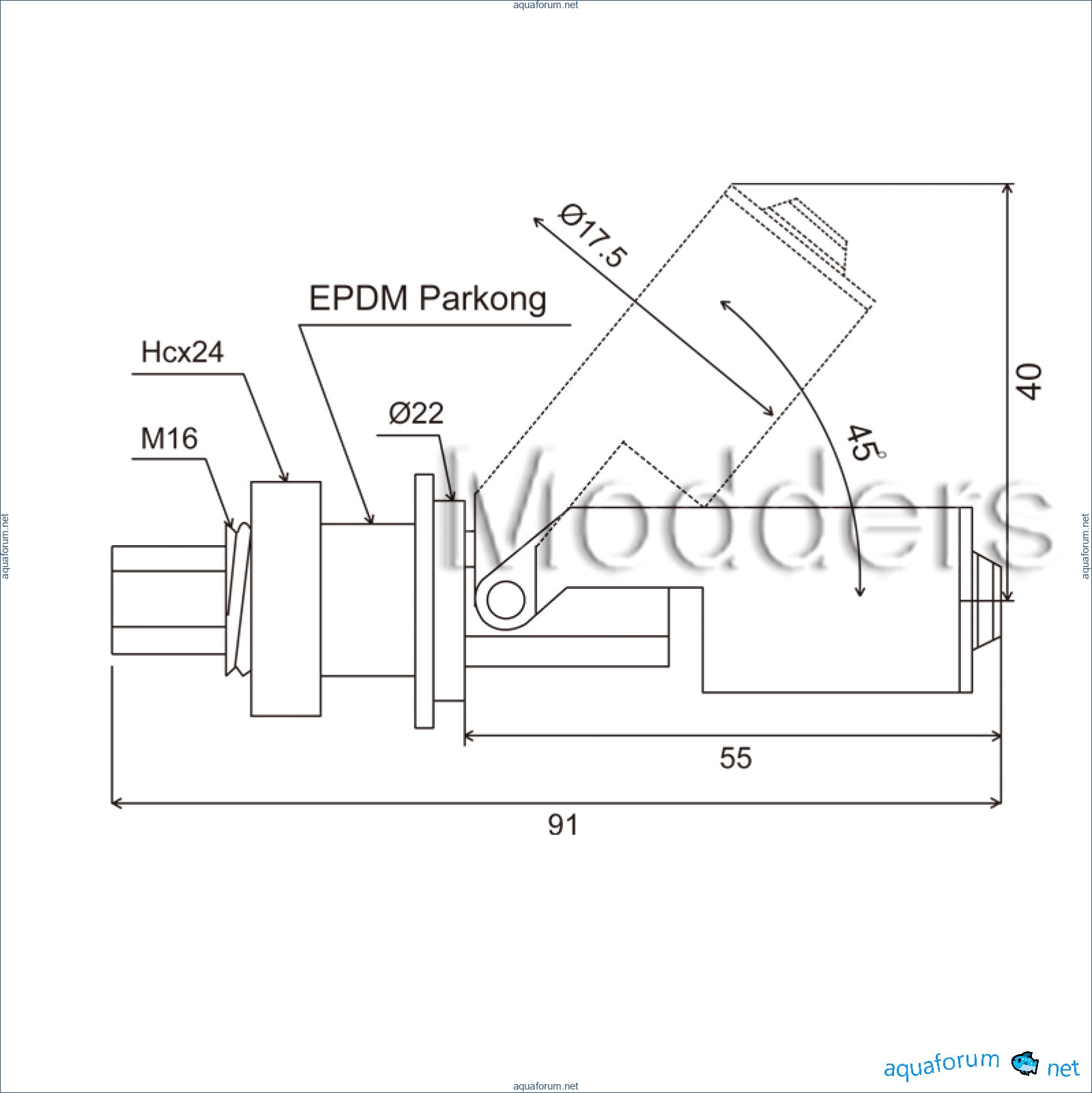

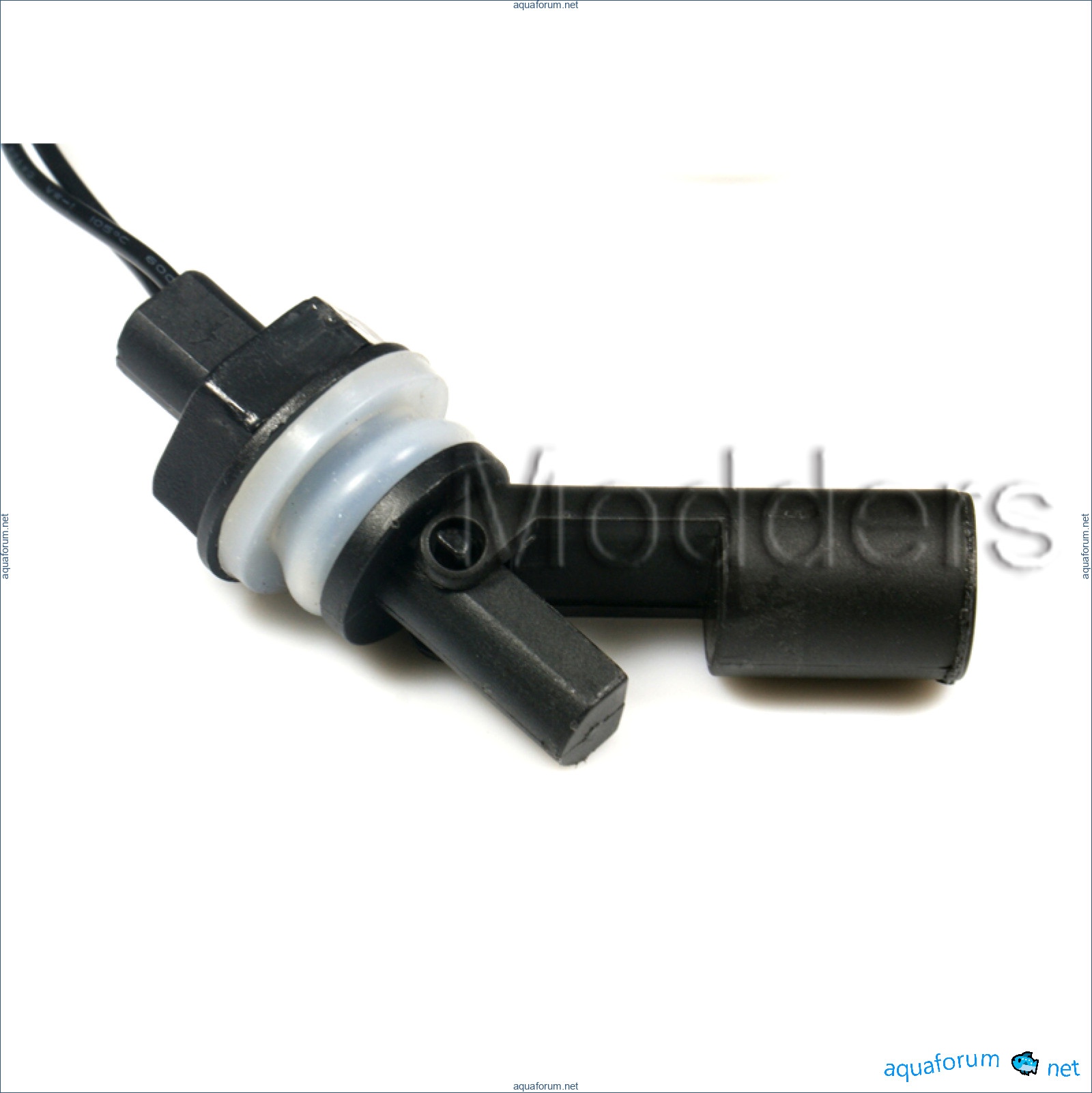

Неплохая конструкция. Еще помещается в накладных розетках Но датчик лучше использовать такой. Надежный. Material: P.P Cable length: 25cm Contract rating (Max):10W Switching voltage(Max):100VDC Switching current(Max):0.5A Breakdown voltage(Max):220VDC Carry current(Max):1.0A Contract resistance(Max):100mΩ Temperature rating:-10~+85°C

Jason5071

Это откуда брат такой датчик - в смысле где его искать???

Steven7574

, первый раз покупал на радиорынке (120), но в дальнейшем заказывал с И-бея. Дешевле значительно.

Joseph9203

, За 73.98 не такой? Инфракрасные вроде хорошие но цена кусачая

Patricia1746

Та-вроде оно! Но от Жигуля 30 . стоит - поюзаю его и расскажу +/- Очень заманчиво ... даже очень и очень - но таки цена ...

Emily3144

Электроники блин... сижу теперь, думы думаю. (), правильно ли я понял - вазовские работают от 12В? То, что предложил Олег () - 220. И еще - в коробке от таймера остался како-то контроллер. Судя по питающим проводам - он задействован. Какая его функция в твоей конструкции. Разжуй пожалуйста. Есть у меня такой геркон, но вот думаю - если есть выбор - 12 и 220, то твоя схема безопасней. Это тоже нужно учитывать.

Beth3383

, этим датчикам не нужно никакое напряжение для работы. Их задача-замыкать / размыкать контакт. А для этого хватает Магнита и пары металлических пластин. Напряжение написано для того, чтобы знать какую именно сеть может замыкать датчик. Тобиш: датчик на 220 сможет нормально работать и с 12В, а вот наоборот уже вряд - возможны проблемы.

Lee

Коллеги, практикующие герконовые датчики - под каким градусом наклона они срабатывают? Оффтоп ЗЫ Вот нашел еще такое чудо. Выложу ссылку, хоть это и не совсем самоделка.

Julia

Я Саня. 12-24 В. Питает куллер - Титан - в тумбе стоит и работает на выдув.

Alyssa1438

Там в заглавии напыс: Назначение: реле ДР-829р предназначено для обнаружения присутствия жидкостей, проводящих электрический ток на уровне высоты вмонтированных детекторов. Т. е. эта штука работает на замыкание за счет сопротивления - вощем мыли-токи в аквариуме нах. никому не нужны - Риф это не котел и не бак накопительный - хз. чем-это закончится-вариантов много.

David953

зря ты так об этих реле... на лого их фирменный автодолил как раз на такой штуке и работает. Сам сейчас тестирую похожий девайс, только сделанный знакомым на заказ. Проблема пока в электродах-ну не продают у нас титановых прутков

Kayla7655

Дык-я-электроды и имел ввиду!!! Из батареек вытаскивать стержень потом сувать его в аквариум , потом играться с уровнем - титановый - хорошо - нашел-я этот "электрод" - но чистить его через 3-ри дня не светит. Они-же умалчивают, что элементарно на нем бактериальная пленка нарастет и он изменит уровень срабатывания. Почему-я-об-этом знаю - да потому-что юзал подобный автодолив от Фишстрита - два штуки. Когда новые - класс-сссс - а потом мочи его в уксусе, а-потом ваще свистит с уровнем и в итоге не работает. Три-четыре раза всю осмос воду в самп загонял - хорошо-что ее в те моменты не много оставалось - лучшее, что можно от таких доливов ожидать - это-то-что он просто не сработает и ты вовремя это заметишь. Автодолив вещь важная и должна быть Надежной на 99% и Бюджетной. Мы с товарищем, а-он Кулибин в радио-электронике - все известные возможности датчиков перебрали - вплоть до измерения длины луча лазера . Получалось или очень дорого и бессмысленно или такой агрегат выходил, что рядом с аквариумом надо было ставить . В чем гениальность автомата Калашникова?! Он до гениальности Прост и Надежен. Чем меньше хитрых компонентов - тем девайс надежнее - ломаться нечему . Тот-что сделал и на фоте - работает и-я-очень доволен. Но подумав понял, что и там дофига лишнего и придумал еще компактнее - дособираю и в барахолке выставлю - за 350 - если купят - какой-то фражик себе куплю

Heather

Автору за идею большая благодарность, автодолив был сделан за вечер, уже месяц четко выполняет свои функции.

Michael5242

Предложу вариант датчика - "аПлот"© В отделе где необходимо делать замер уровня воды - вырезаем по размеру с зазором в ..?..мм кусок плавающего материала (пенопласт и т.п.) на котором закреплена в вертикальном положенн леска, которая привязана к размыкающемуся контакту. Идея в том что - при опускании уровня воды в отсеке, пенопластовый плот под своим весом размыкает контак и ....... Ещё модификация - в плот вертикально вмонтировать обычную пластиковую школьную линейку (для контроля можно продублировать ещё одной линейкой на плоту) - срабатывание на размыкание контакта, фото датчик и т.п. Задача - развязать датчик и морскую воду + упростить и удешевить конструкцию.

Sherri1320

Немного не то. В моём варианте намного меньше аварийность.

Samuel6138

Можно Вас попросить протестировать прибор простым замыканием контактов а не замыканием водой? Если этот фокус пройдёт - можно ставить обыкновенные попавковые\угловые датчики = никакого металла, никакого обросшего титана.

Alec9378

А зачем обязательно титан ?

Jeffrey6189

Да ничего там не обрастает. Год уже пашет такая система.

Amy9618

Подтверждаю. Покупал у Сергея сей девайс - в канистру осмоса 20л наливаю стакан воды из аквариума - все, работает без вопросов. Дочка, которая в акваделах совершенно не разбирается, вот уже два месяца сама справляется - там как светофор, все цвета говорят сами за себя. ЗЫ. Если не доливать соленой воды, на чистом осмосе, электроды могут "глючить" гдето-то с 1/3 или 1/4 длины - начинает показывать, что закончилась вода.

Stephanie9175

Во второй версии (сейчас в производстве) чувствительность повышена
