• Короба электромонтажные и их начинка

  • Rick

Сделали мне ЛЭД подсветку. Результат труда выдали в виде "электронных кишок", хоть и соединенных проводами Чтобы как-то облагородить сей продукт - прикупил я короб и прозрачное стекло к нему. А вот дальше, сколько не спрашивал - есть ли какие-то приспособы для крепления плат, какого они вида, какие подойдут к указанным... - ответа не нашел. Или плохо объяснил. Самое слабое звено, которое я пока вообще не просматриваю в качественном креплении и тем более, как сделать это красиво и удобно в управлении - СЕТОВОЕ ТАБЛО (на четыре символа). Как видно на фото - идет одна кнопка, потом вертикальный ряд световой индикации, далее - ТАБЛО на 4 символа, и завершает это ромбовидный блок кнопок настройки. Высота кнопок и Табло - равная. И вот то, что не дает покоя : 1) где можно купить направляющие/крепежи для поклейки под эту плату? 2) как это все примостить к прозрачному стеклу короба, чтобы и световая индикация нормально просматривалась, и не делать жутких дырок в нем? Может где-то есть кнопки-накладки ?(сори за терминологию, я не спец в этом) Ну, и далее, просто посоветоваться: В этот же короб буду ставить двойную плату с контроллером и блок питания. Для охлаждения Контроллера и БП планирую врезать вентилятор. Посоветуйте кто сведущ в данном вопросе или видел у кого похожее исполнение - куда двигаться, где искать ? Заранее спасибо за поддержку!

Larry

Установочные детали: Колпачки для кнопок: А вот стеклышко для Ж.К. (живые камни)дисплея пока никак не найду....

John3165

Все есть на радиобазаре. Было бы желание....

Theresa5149

, а если из акрила прозрачного стеклышко вырезать, и вклеить изнутри в короб ?

Jacqueline5976

Да хочется именно заводского исполнения, под данный индикатор. В данной конструкции нужно будет вырезать зеленый прозрачный пластик, а в него белое стекло. Или же прийдет просто окошко вырезать, без защиты, но тогда пылиться будет....

Reginald5073

Без защиты фигово я считаю. ЛЭД у рея делал?

Christopher3770

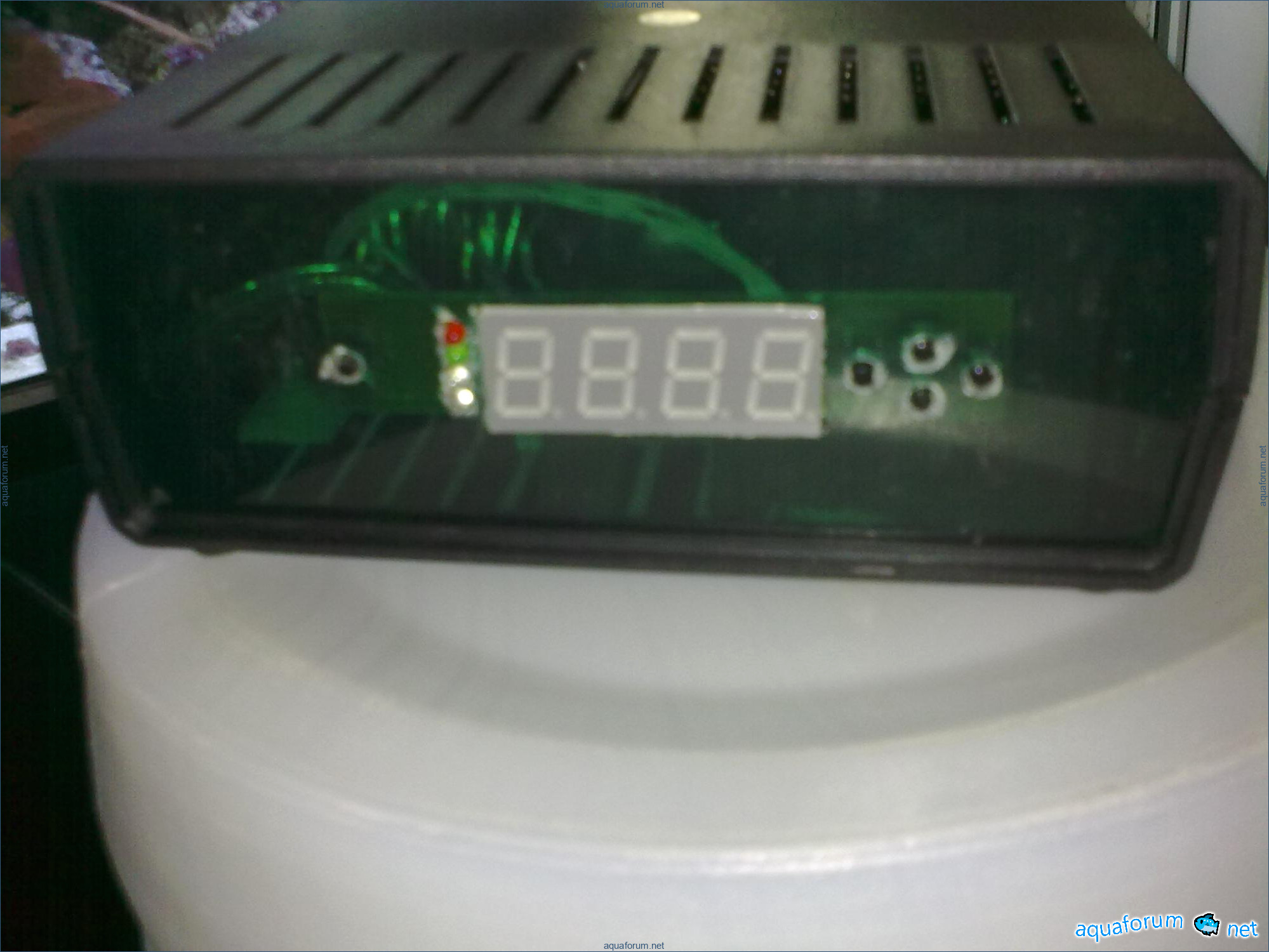

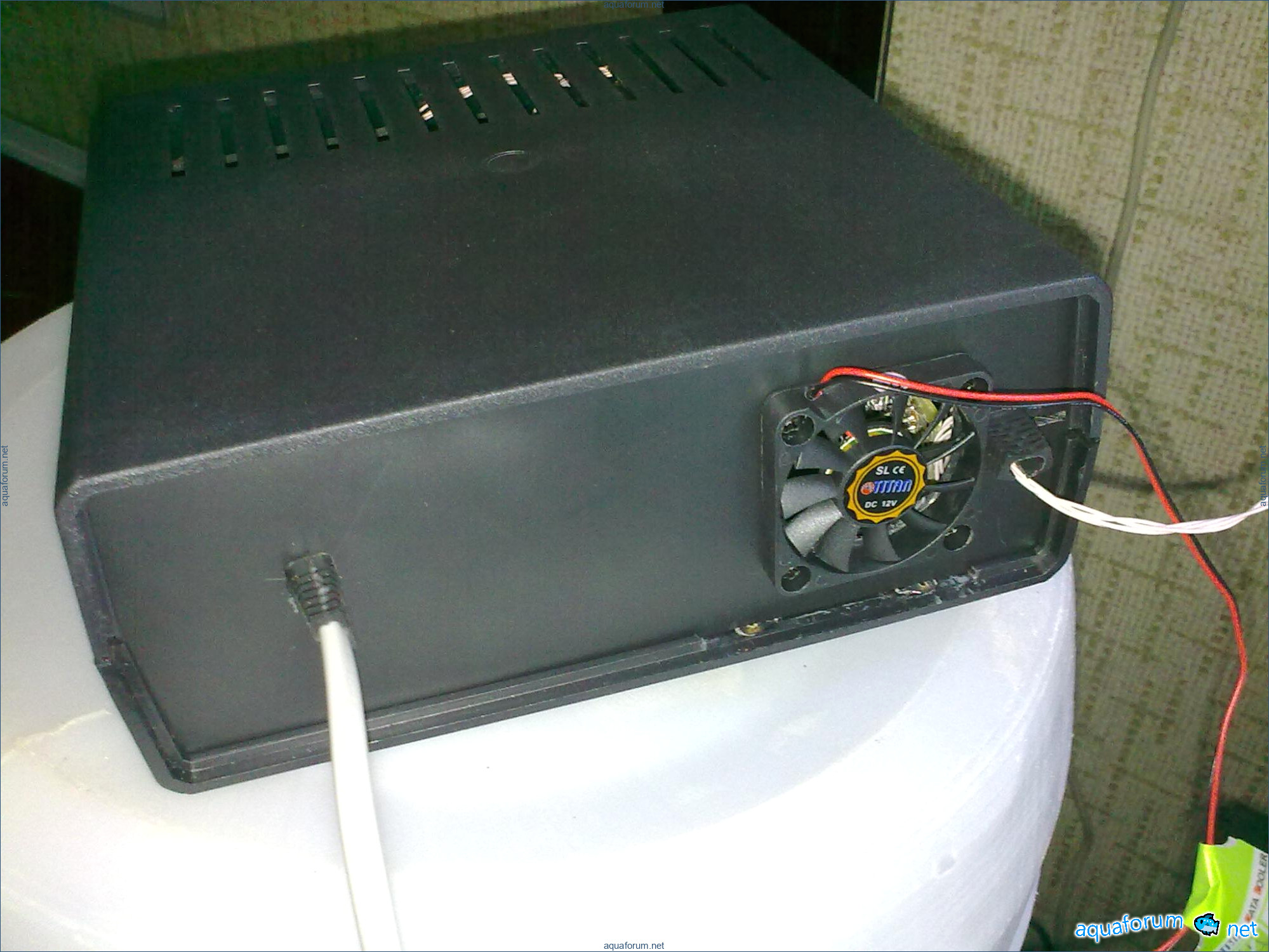

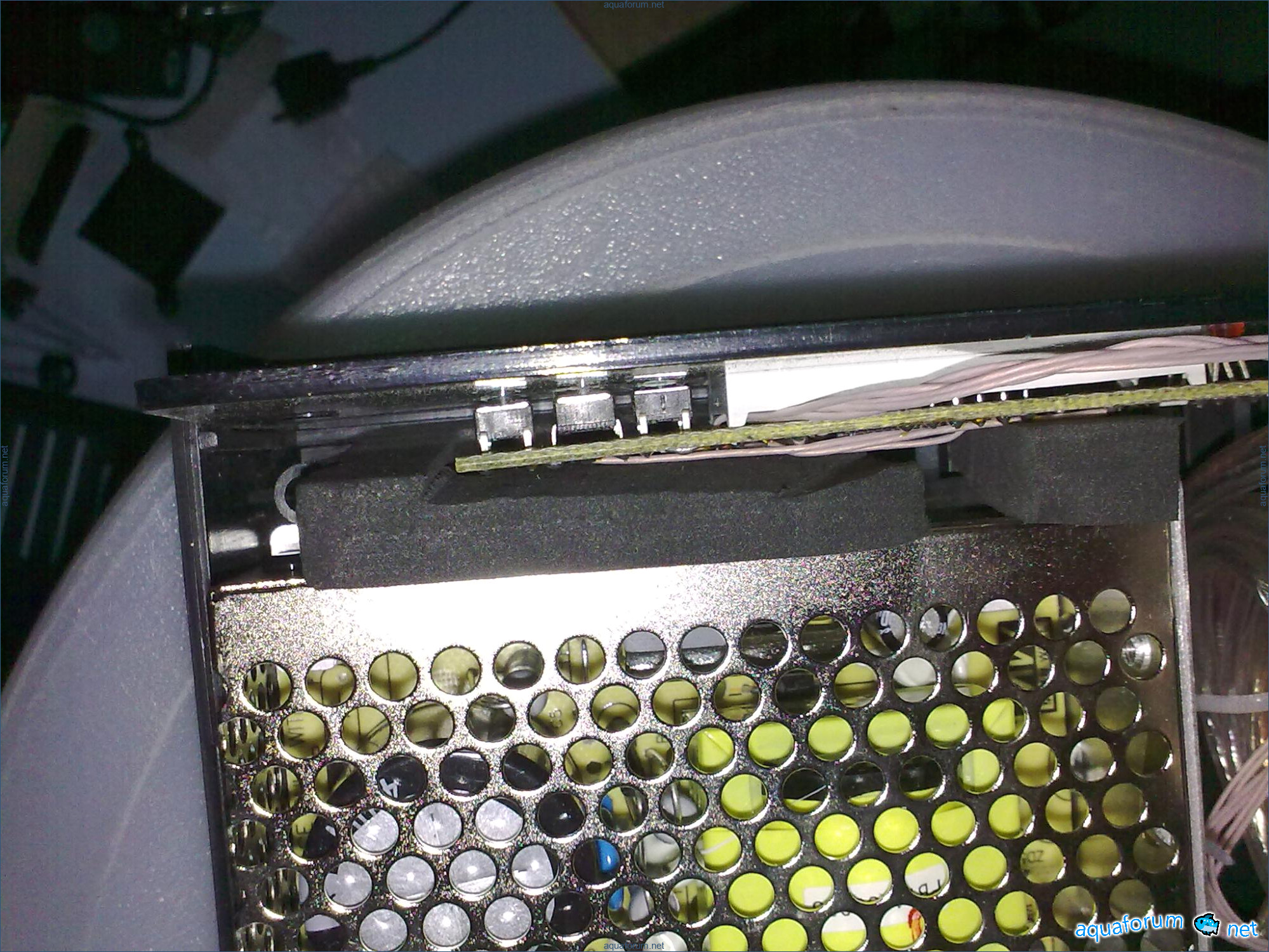

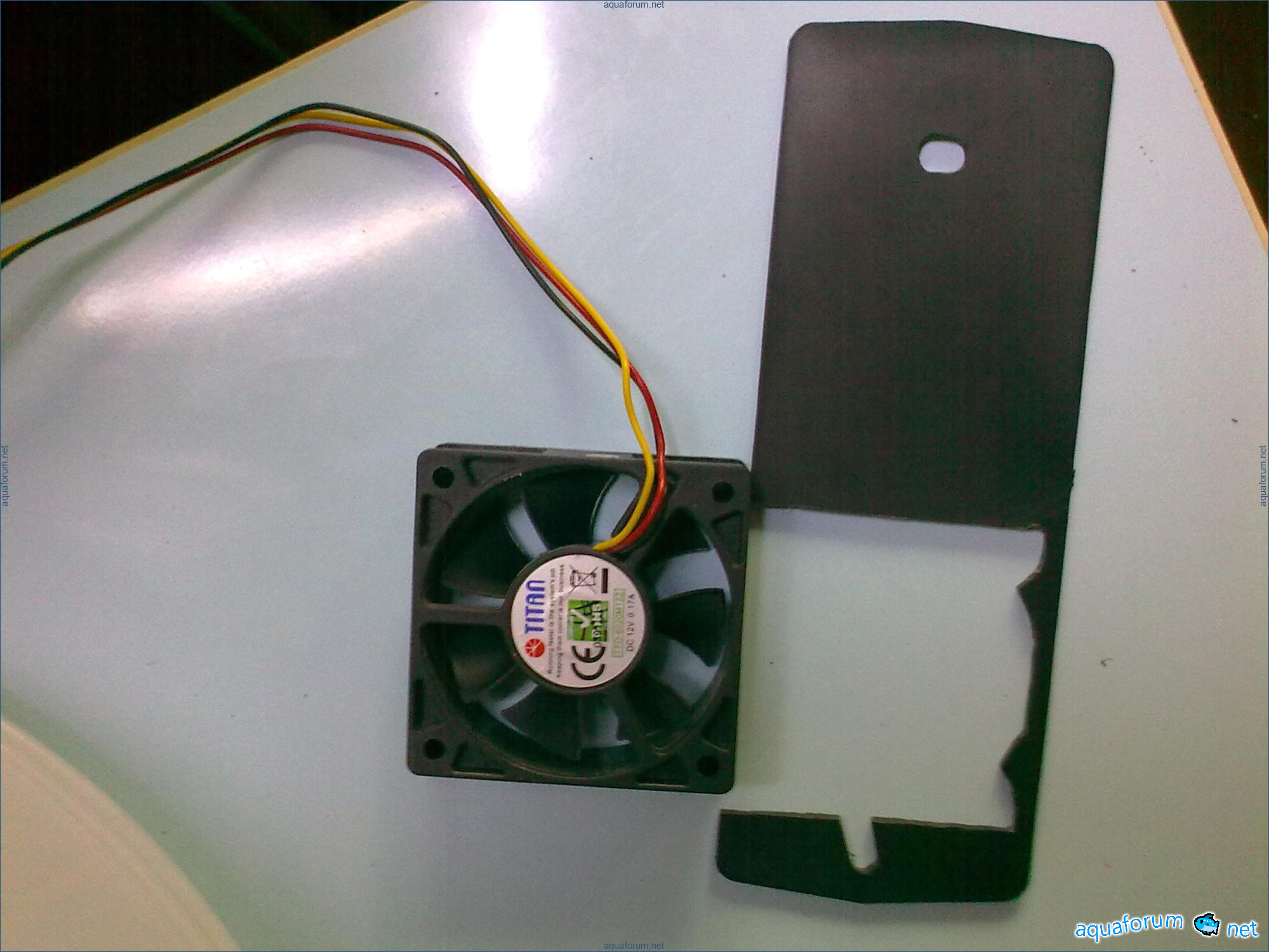

Получилось, как на фото. Была переделка - сменил большой кулер, на меленький - шумел сильно. В креплениях использовались подставки для м/схем. Колпачков на радиорынке нет. Но, как для DIY - я думаю пройдет и такой вариант исполнения.
