Собственно закончил все испытания прибора. Все прошло успешно. Как и обещал, пишу очерк по этому оборудованию.
Саму идею я взял с Там был предложен один вариант с датчиком и таймером вкл/выкл. Таймер использовался для недопустимости многократного кратковременного включения помпы. Это правильно, никаких вариантов. Только вот использовать выключатель с таймером (не дешевая деталь) это как гвозди микроскопом забивать. В той же ветке был предложен второй вариант. Предложил 100POЖ. Таймер просто заменялся реле и вся недолга. Как по мне, идея проста и надежна до гениальности. Я сразу уцепился за нее. Немного доработав и усложнив схему, поехал на рынок и закупил все детали. Правды ради сказать, ездил на рынок трижды. Второй раз за недостающим разъемом и корпусом, а в третий – за новым паяльником.

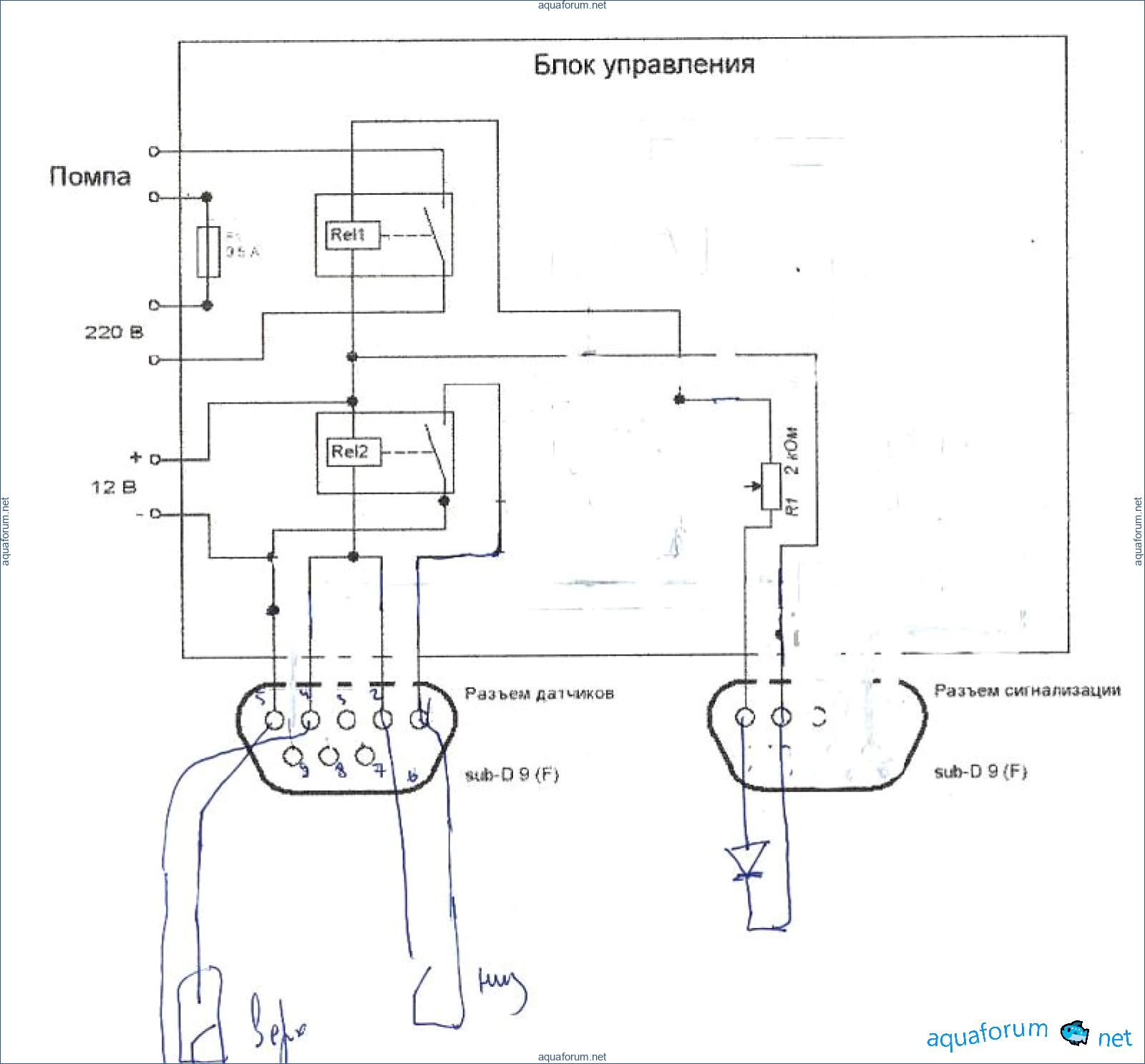

Привожу принципиальные схемы:
Хочу заметить, что схемы я перерисовывал специально для форума в редакторе SPLAN 6.1 и мог ошибиться. Посему ели найдете неточность, поправляйте. Исходный файл редактора вышлю желающим.
И так, работа началась. Реле я взял три герконовых и одно обычное. Мощность всего оборудования мизерная (атманавская помпа на 230 л/ч – 2.5 ватт), реле выбирайте сами. Подойдут любые компактные. Шунтировать диодом не обязательно, так как реле маломощное, а о герконовых вообще молчу. Как было подсказано в теме «Самоделки…», датчики я взял от ВАЗовских уровней тосола.
Прибор состоит из двух пар датчиков, блока управления и внешнего сигнализатора. Управление и сигнализацию я наменяно разнес по разным корпусам для эстетики. Управляющий спрятан в шкаф со всеми кошками, сигнализатор в компактном аккуратном корпусе выведен наружу. В сигнализатор еще будет встроено табло температуры и состояние нагревателей и кулеров.
Принцип работы следующий:
Две пары датчиков. Одна в САМП, другая в емкость осмолятора. Рассмотрим ситуацию – уровень воды в норме, как в АКВАРИУМЕ, так и в ЕМКОСТИ. Все датчики нормально разомкнуты. На сигнализаторе горит зеленый светодиод (HL4), говорящий о нормальном уровне в осмоляторе. Уровень в аквариуме начинает опускаться, срабатывает датчик верхнего уровня (S2). Вода продолжает опускаться дальше, замыкается датчик нижнего уровня (S1). Напряжение подается на управляющее реле (Rel2) и замыкается его контакт. Замыкается силовое реле (Rel1). Включается помпа, загорается синий светодиод (HL2) «помпа включена» на сигнализаторе. Начинается отбор осмотической воды из емкости осмолятора. Уровень воды в аквариуме поднимается. Размыкается датчик нижнего уровня (S1). Пока не разомкнут датчик верхнего уровня (S2) управляющее реле (Rel2) замкнуто. Помпа продолжает работать. Размыкается датчик верхнего уровня (S2). Размыкается управляющее реле (Rel2). Обесточивается обмотка силового реле (Rel1). Помпа останавливается, светодиод (HL2) контроля помпы гаснет. Таким образом, помпа будет работать в период поднятия уровня от нижнего датчика до верхнего, что собственно нас и интересовало.
Рассмотрим ситуацию с падением уровня в емкости осмолятора.
Датчики (S3) и (S4) нормально разомкнуты. На сигнализаторе горит зеленый светодиод (HL4), говорящий о нормальном уровне в осмоляторе. Уровень начинает опускаться. Срабатывает датчик (S4). Реле (Rel4) переключается и загорается желтый светодиод (HL3) «низкий уровень». Если мы не долили воды в емкость, и уровень опустился до критического (сантиметр над помпой) замыкается датчик (S3). Размыкается реле (Rel4) и обесточивается силовое реле (Rel1). На сигнализаторе начинает работать мигающий красный светодиод (HL1) и последовательно включенная с ним пищалка. Помпа останавливается и не запускается до тех пор, пока в емкость не зальют воду.
Схема очень проста и надежна.
Привожу ряд фото, отображающий процесс сборки.
И так, НАЧАЛО!
Монтажная плата с деталями в корпусе.
Самодельный кабель в термоусадочном кембрике с разъемом.
Процесс идет…
Перед сборкой корпуса…
Собственно блок управления:
Датчики:
Система в сборе:
Масштаб:
Подведем итоги и затраты:
Корпуса 25 и 14 .
30 метров провода 0.07 – 15 .
Диоды - 2 .
Монтажные платы 6 .
Разъемы – 8 .
Предохранитель и держатель – 1.
Термоусадочные кебрики - 8 .
Реле – 10 .
Кнопка включения – 0.5 .
Пищалка – 0.5 .
Четыре датчика по 17 . = 68 .
Итого: 158 .
Да, чуть не забыл. Помпа - 25 .
Если сравнить с тюнзом и аквамедиком, разница разительная! Да и надежность системы на датчиках тосола, по отзывам , много больше.
Если возникнут вопросы с удовольствием отвечу и помогу.
Прикращайте платить дикие деньги буржуинам за сомнительного качества раскрученые бренды!
