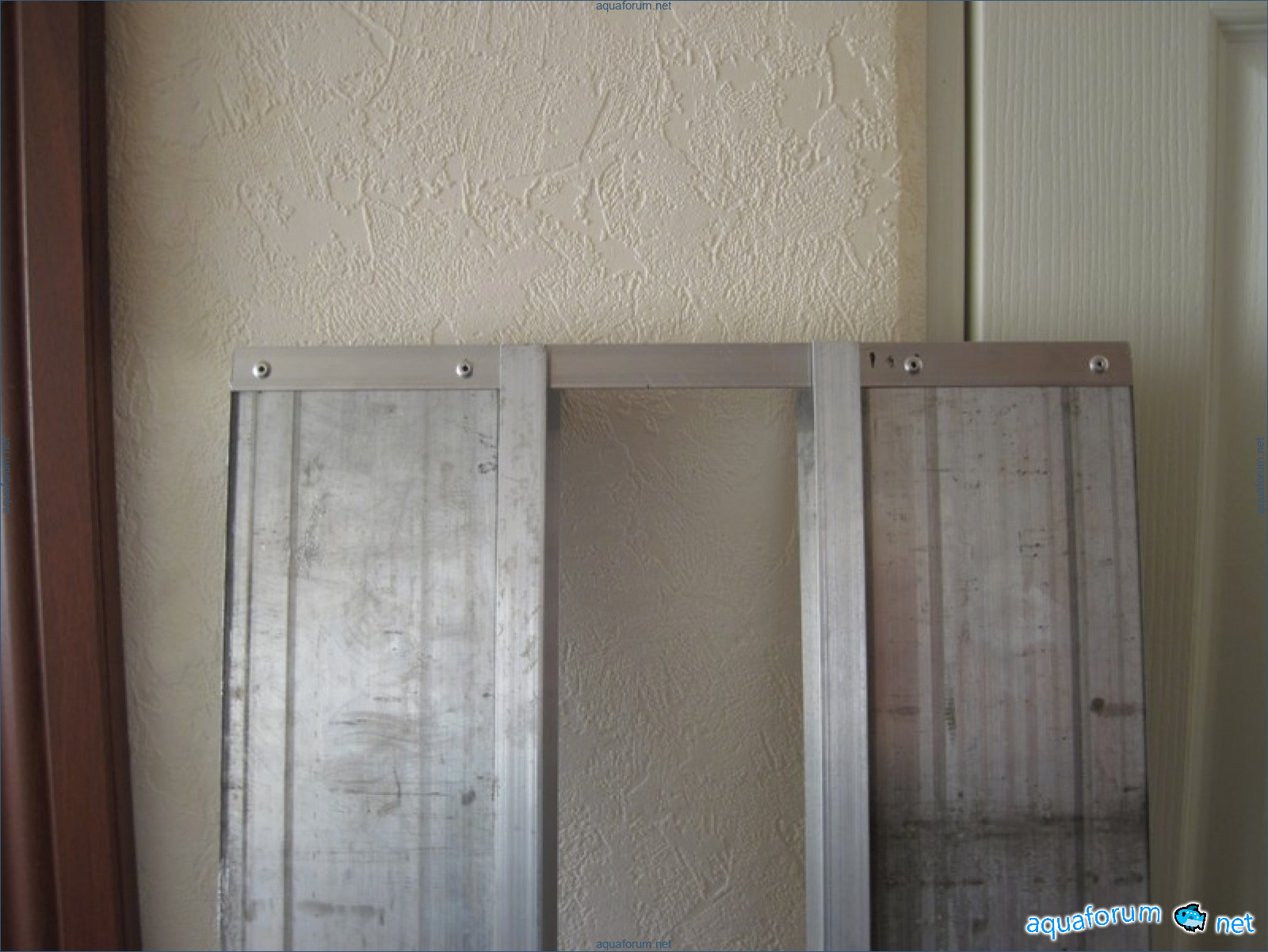

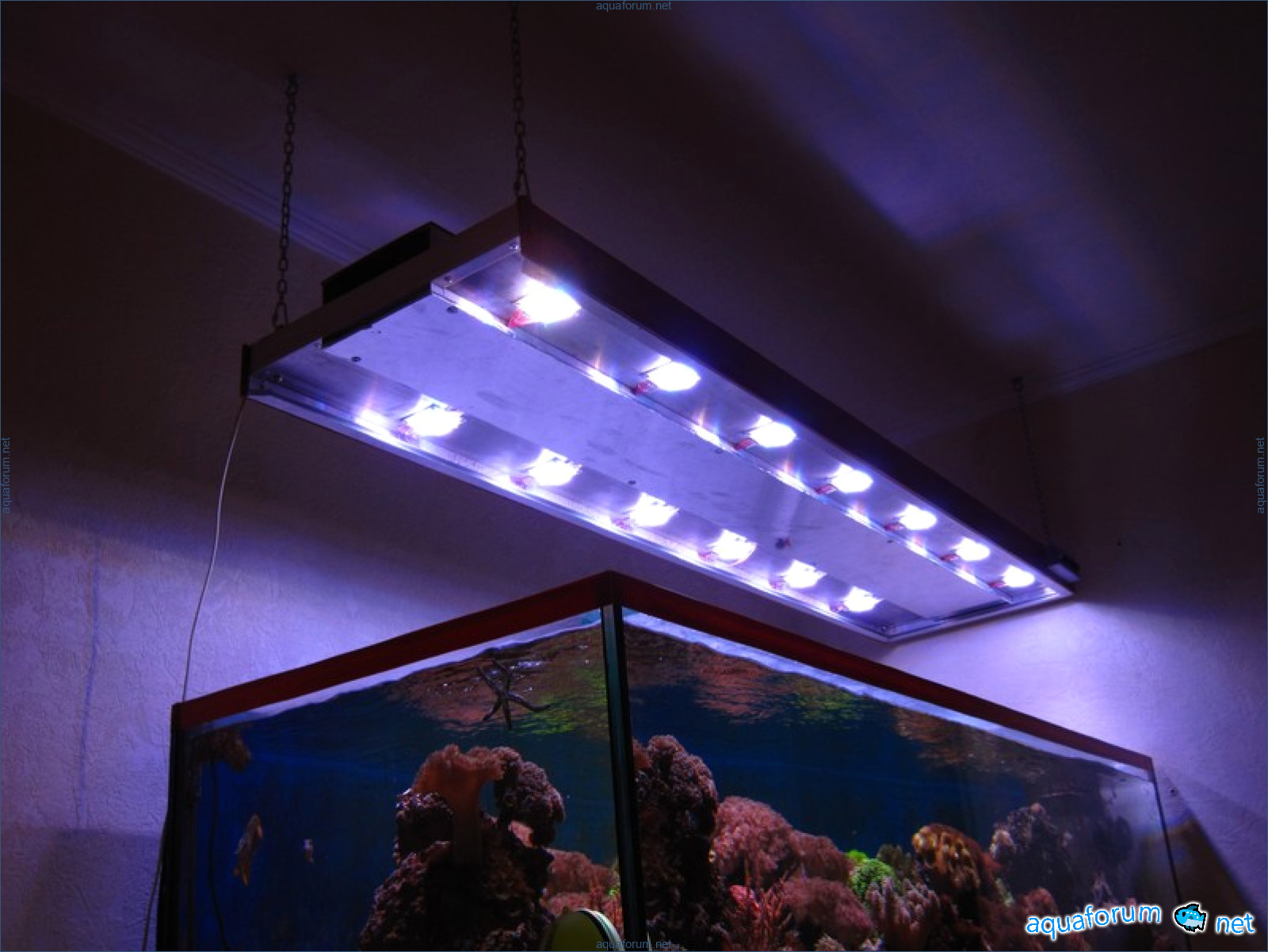

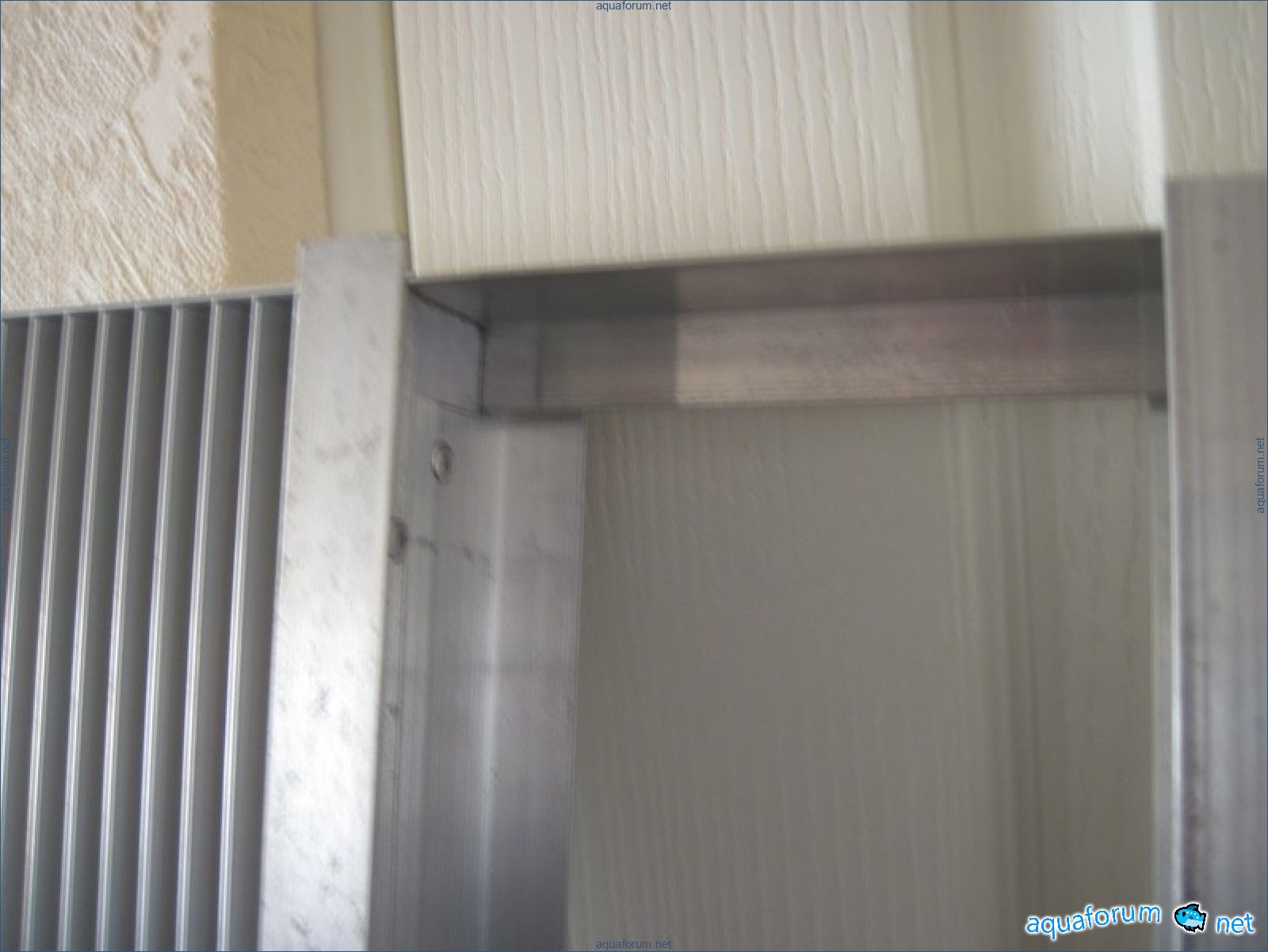

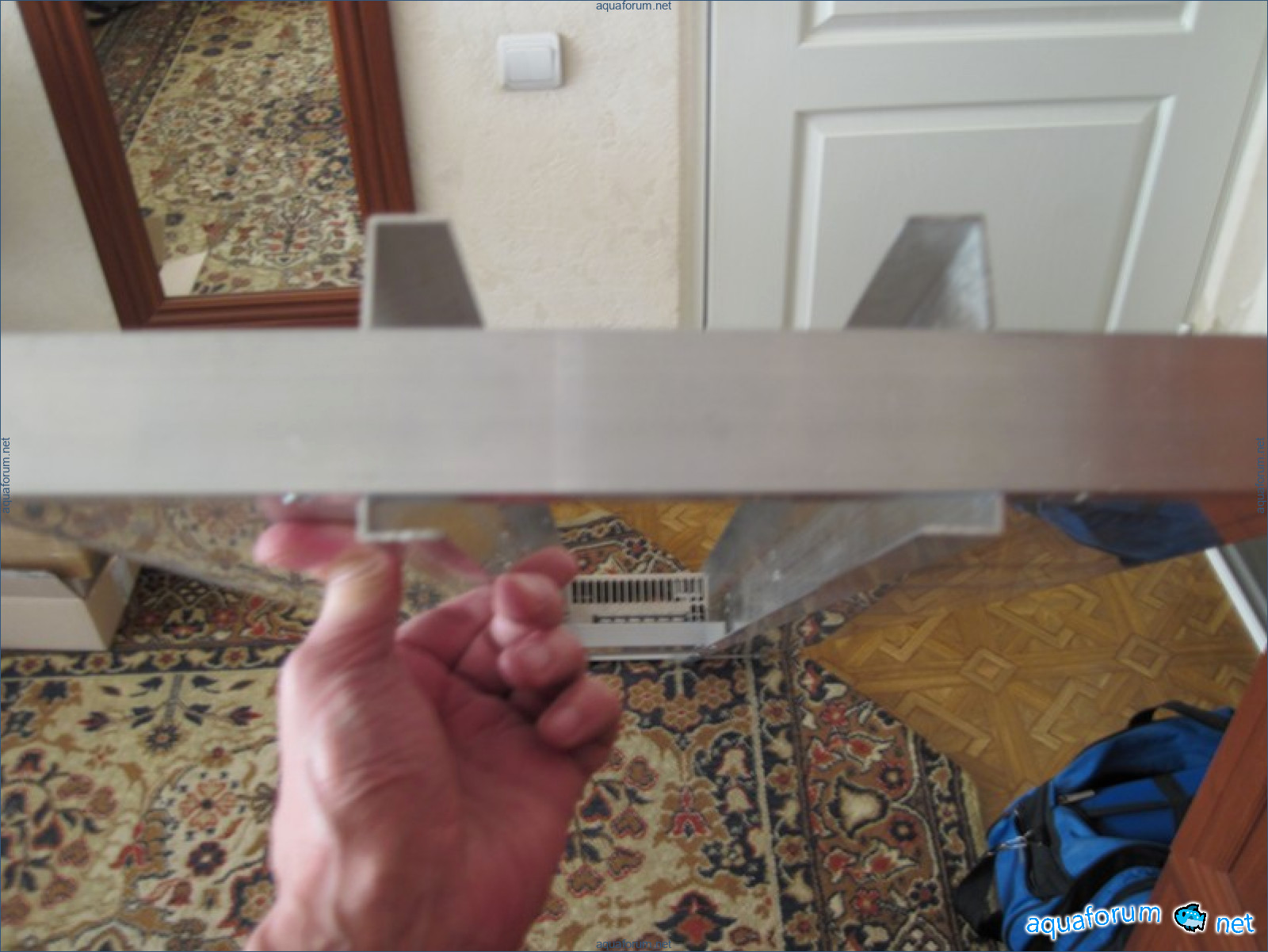

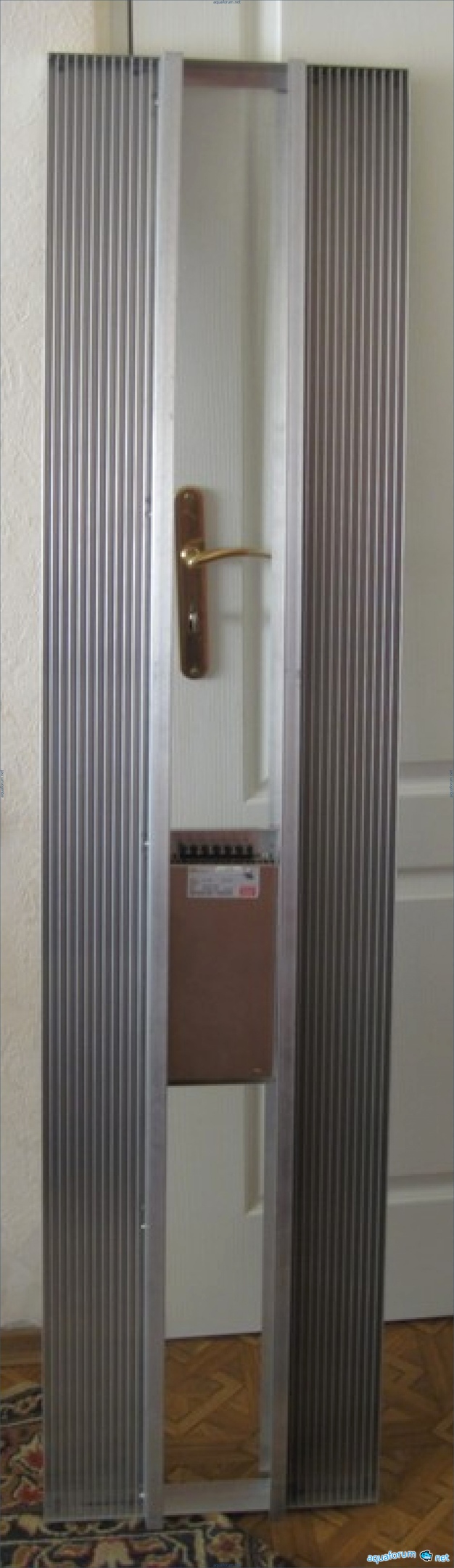

드디어 조명을 완성했습니다. 재료: 1. 방열판 - BPO-1909 방열 프로파일 - 1680mm 두 개. 2. 알루미늄 각재 40x20mm. 꽤 많이 소모되었습니다. 3. 전원 공급 장치 - Mean Well SE-600-48. 4. 드라이버 - Mean Well HDD-700 및 HDD-1000 (총 16개의 드라이버). 5. 컨트롤러는 자작으로, 17개의 드라이버를 위한 6채널입니다. 6. 플라스틱 - 발포 PVC 4mm. 7. 나사, 리벳, 열전도 그리스, 전선. LED 조명 모듈. 옵티카 FOV30 조명의 기본 구조는 두 개의 방열판이 40x20 각재로 연결되어 있습니다. 그 사이에는 전원 공급 장치와 컨트롤러를 설치할 수 있는 공간이 있습니다. 각 모듈 맞은편의 공간에는 모듈에서 전선이 통과할 수 있도록 구멍이 뚫려 있습니다. 모듈에 연결하는 전선은 처음에 커넥터로 만들었지만, 잘 맞지 않아 접촉이 자주 끊어졌습니다. 그래서 전선을 잘라서 모듈에 직접 납땜했습니다 - 이렇게 하니 더 좋습니다. 전체 구조는 리벳과 나사를 사용하여 조립되었습니다. 모듈은 방열판 중앙에 위치해 있습니다. 가까운 쪽에 7개의 모듈, 먼 쪽에 6개의 모듈이 있습니다. 완성된 조명은 앵커 - 체인 - 카라비너로 천장에 매달려 있습니다. 스케치는 첨부되어 있습니다. 질문이 있으면 답변할 준비가 되어 있습니다.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
