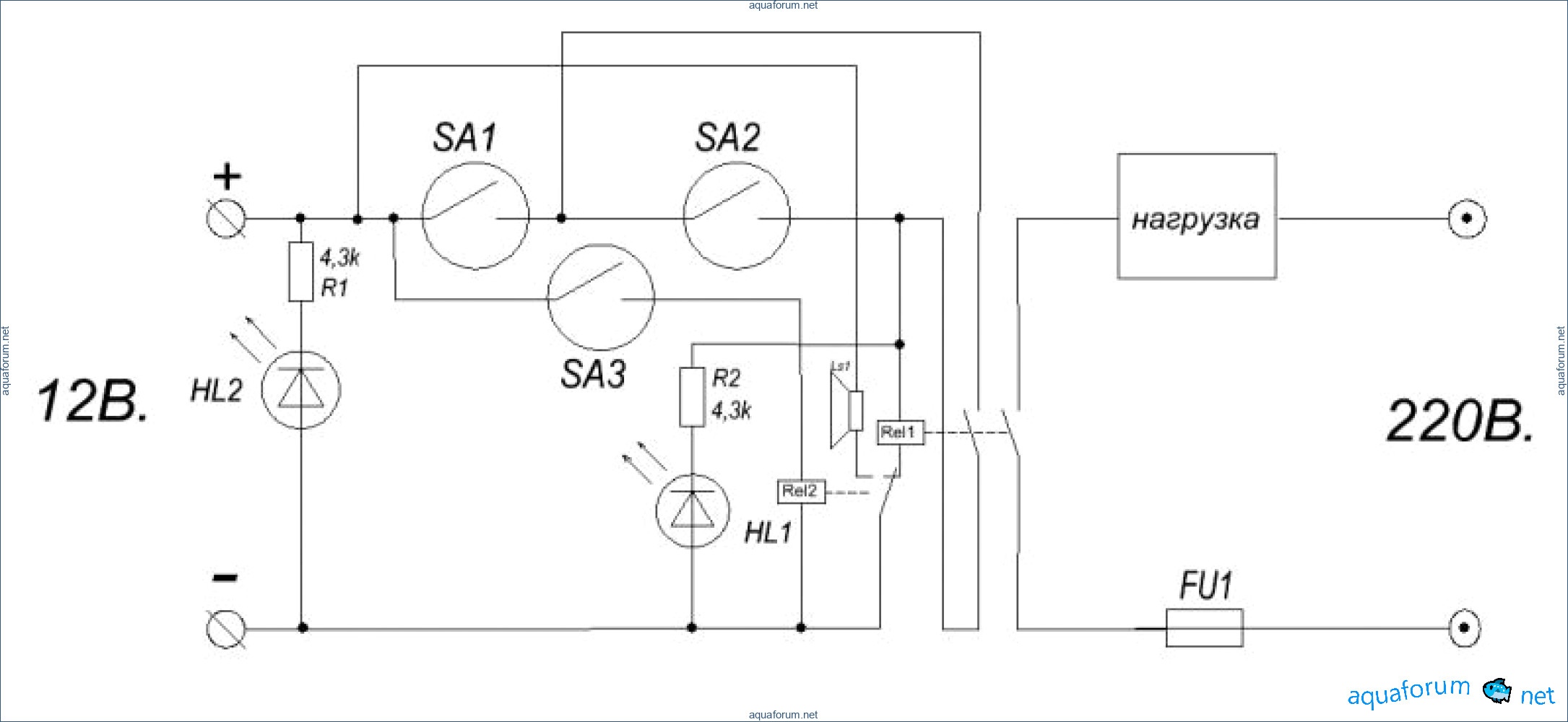

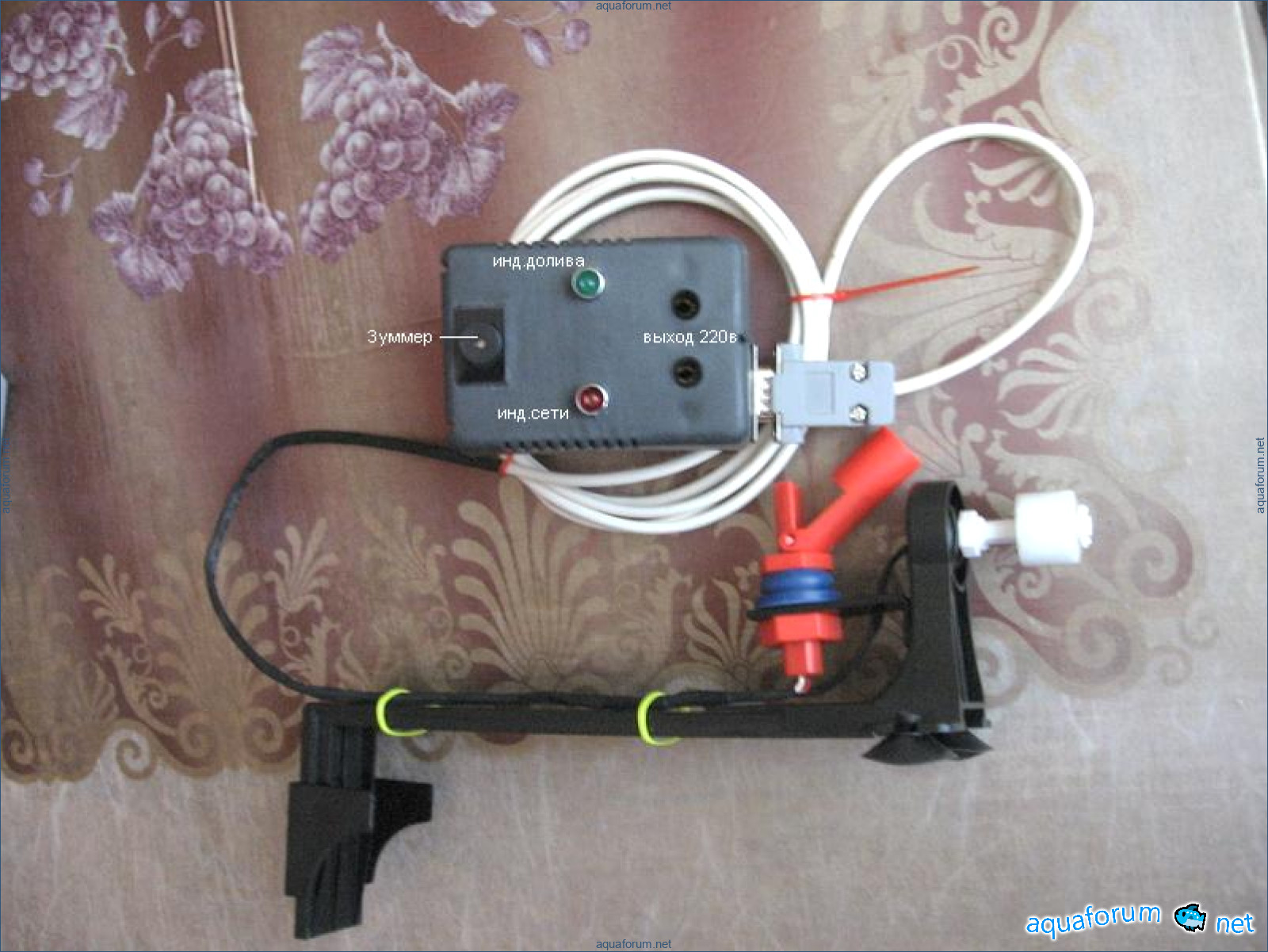

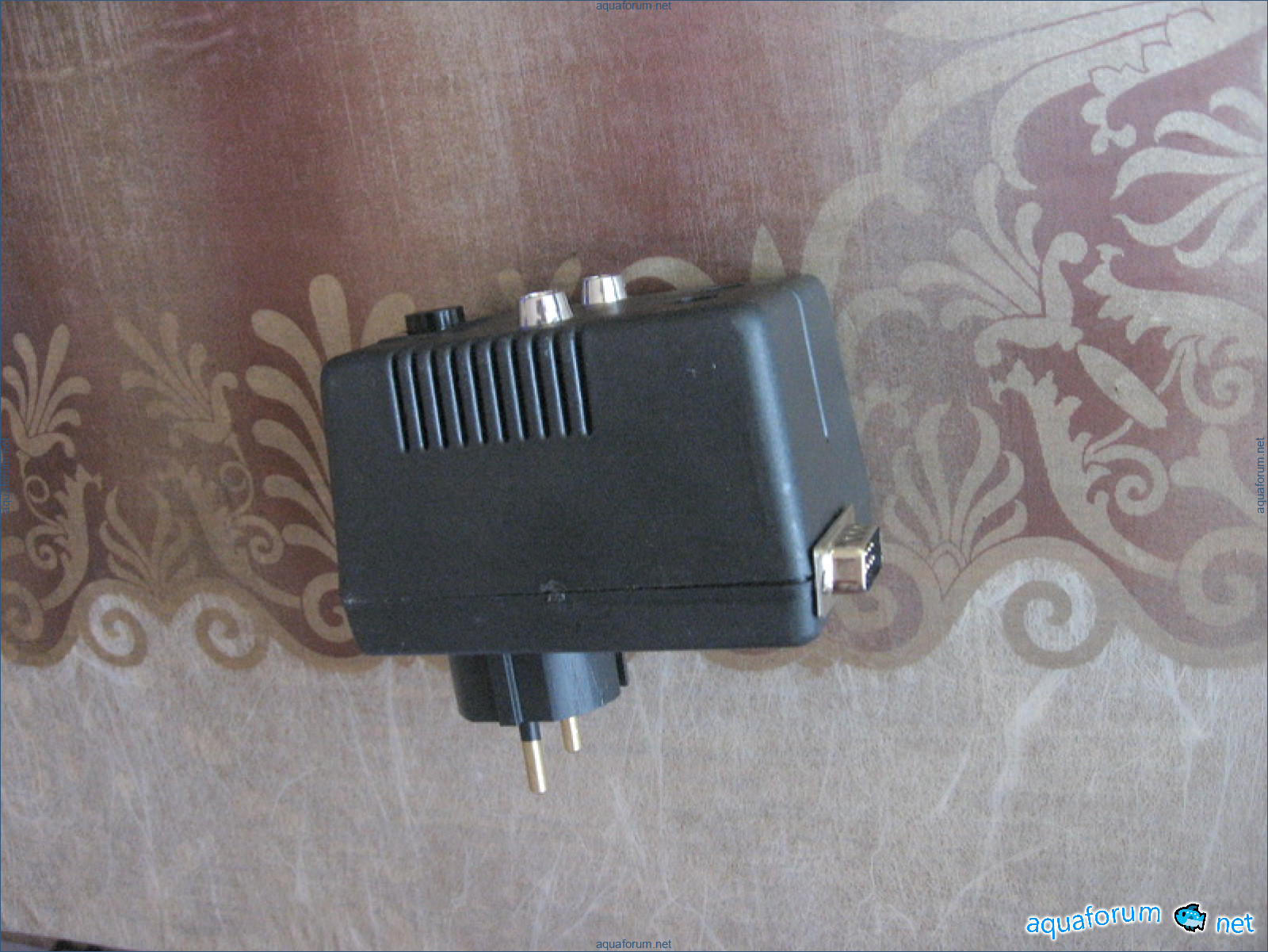

자동 보충 장치에 대해 많은 글이 쓰여졌고, 제 안은 다른 것들과 크게 다르지 않습니다. 기본 회로도에서 센서 1과 2는 보충(상위 및 하위 수준)을 담당하고, 센서 3은 "비상"으로 릴레이 2를 제어하여 릴레이 1의 전압을 차단하고 부저를 작동시킵니다. 사진은 고객의 요청에 따라 제작된 간단한 버전으로, 보충을 위한 하나의 홀 센서(켜기 - 끄기)와 비상용 두 번째 센서가 있으며, 넘침이 발생할 경우 어떤 이유로든 부하가 차단되고 부저가 작동합니다.
![]()
![]()
![]()
